お客様から連絡があり、設備についている
FYHのピローブロック「UCP206」から
異常音がするので
交換したい！！
という話をいただいたのですが
別のお客様で作業をしていたことと、
販売店が休みなこともあり
用意ができない旨を伝えると
社内で再度確認してみる。
と言っていただきました。
お客様の社内を、
再度探していただいた結果、
「FYHのUCP206ではないが、
NTNのUCP206は見つかった
のですが使えますか？」
という連絡があったので
「使えます！」
という回答をして交換をお願いしました。

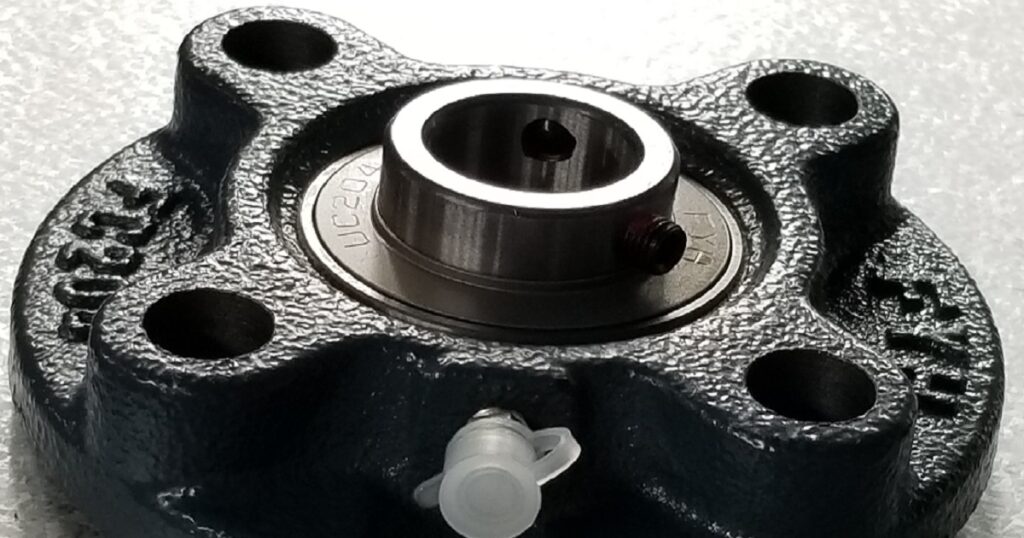

インサート軸受けユニット
ピローブロックの正式名称は、
インサート軸受ユニットと
呼ばれており、
JIS規格で規格化されてます。
その中で、
UCPは『ピロー形ユニット』と
呼ばれている形式になっており、
| ピロー形ユニット | ||
| 円筒穴形 止めネジ式 |
テーパー穴形 アダプタ式 |
|
| 鋳鉄型 ピロー形 |
UCP形 | UKP形 |
| 鋳鉄製狭幅 ピロー形 |
UCUP形 | |
| 鋳鉄製心高 ピロー形 |
UCHP形 | |
| その他 | ||
| フランジ形ユニット | ||
| 円筒穴形 止めネジ式 |
テーパー穴形 アダプタ式 |
|
| 鋳鉄製角 フランジ形 |
UCF形 | UKF形 |
| 鋳鉄製印ろう付 角フランジ形 |
UCFS形 | UKFS形 |
| 鋳鉄製印ろう付 丸フランジ形 |
UCFC形 | UKFC形 |
| 鋳鉄製ひし フランジ形 |
UCFK形 | UKFL形 |
| 鋳鉄製変形 ひしフランジ形 |
UCFA形 | |
| その他 | ||
| テークアップ形ユニット | ||
| 円筒穴形 止めネジ式 |
テーパー穴形 アダプタ式 |
|
| 鋳鉄製 テークアップ形 |
UCT形 | UKT形 |
| その他 | ||
| カートリッジ形ユニット | ||
| 円筒穴形 止めネジ式 |
テーパー穴形 アダプタ式 |
|
| 鋳鉄製 カートリッジ形 |
UCC形 | UKC形 |
と呼ばれる形式に分かれています。
ユニット形式での交換は、
互換性があるのでメーカーを変えても、
問題なく取り付けることが出来ます。
インサート軸受け形式
インサート軸受けのタイプとしては、
最も代表的な形式で、内輪に
取り付けられた2個の止めネジを
使って軸との固定を行います。
軸との固定は、アダプタを使って
行うタイプです。
長い軸を固定する場合に
用いられることが多いです。
軸受箱と呼ばれるケースに軸受だけの交換が可能
ピロー型ユニットにも、
UCP（円筒穴形止めネジ式）
UKP（テーパー穴形アダプタ式）
などの種類がありますが、
軸受だけの交換も可能です。
UCタイプではUC206や
UKタイプには、UK206といったように
軸受だけの交換も可能です。
ただし、旭精工さんのように軸受に
突起がついていたりするので
各メーカーさんの軸受けの形状は、
同じではないんです。
ということで、
軸受だけの交換の場合は、
軸受箱と同じメーカーで
揃えていただく必要があるので
ご注意下さい。
代表的なメーカー
- FYH株式会社さん（FYH)
- 旭精工株式会社さん（ASAHI）
- NTN株式会社さん（NTN)
などのメーカーが一般的であり、
平日であれば、近所の販売店のどこかに
在庫を持っている可能性があるので
一度確認してみてはいかがでしょうか？
ホームセンターにもある場合があるので
聞いてみても良いかもしれません。
まとめ
今回の対処は、あくまでも一般環境下での
対処となります。
作業環境によっては、
グリスやシールを変えていたり、
はめあい交差や防塵カバーがついている
などの仕様を変更している場合があります
ので交換の際にはご注意下さい。
また、交換の際に時々見かけるのは、
どこからか拾ってきたような端材で高さを
調整をしている場合があります。
これは次回交換の際、
高さの再現が難しいので、
きちんとシムなどで調整されたほうが
良いと思います。
