KOYO・NTN・NSKに互換性はある?ベアリング型式の意味とは

スポンサーリンク
代替

「急いで6002Zの

ベアリングが欲しい!!」

と連絡がありました。

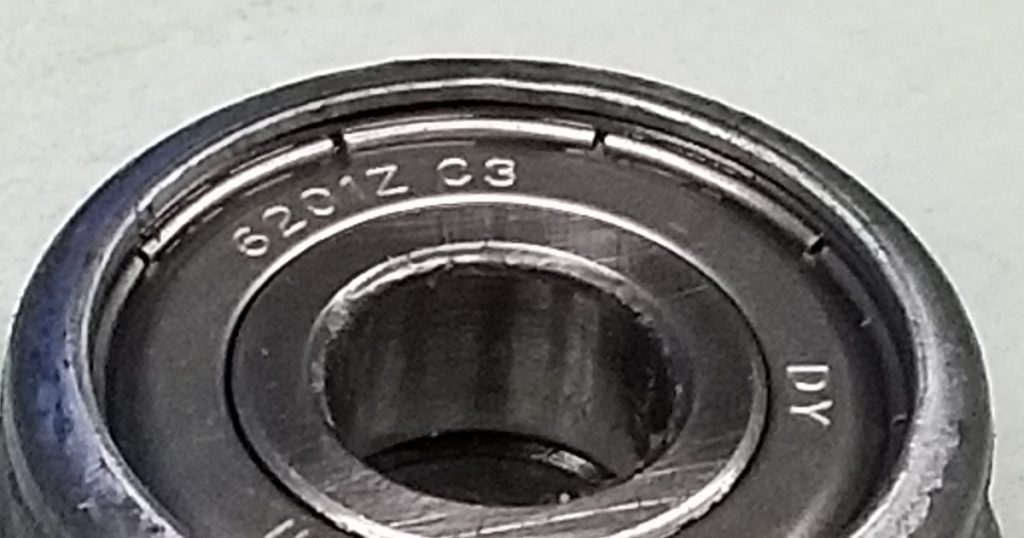

Zというのは、

片側シールを意味していますが

あまり使ったことが無いので、

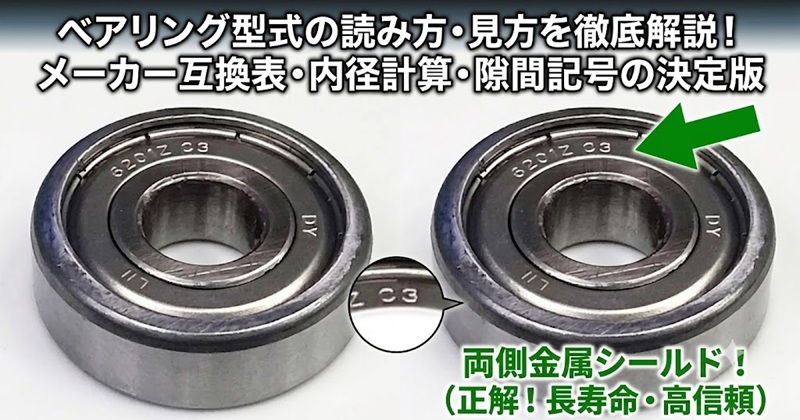

「両側に6002Zと
書いてないですか?」

と尋ねたところ

両側にあります。

という回答だったので

6002ZZの両側金属シールドを

手配しました。

テーマ

今回は、ベアリング型式の意味を、
簡単に紹介していきたいと思います。


スポンサーリンク

ベアリングとは

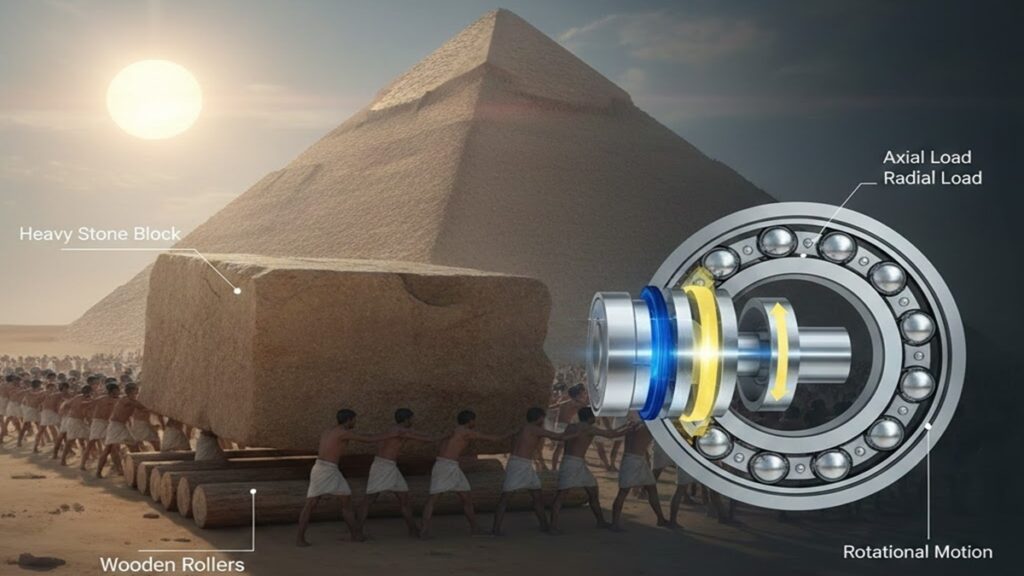

ピラミッドの重い石を運ぶために、

重い石の下に丸太を転がして

運んだように、

ベアリングは、

内部でボールやローラーを転がすことで、

摩擦を減らすことが出来ます。

Point

車のハンドルやポンプ、
走行部品といった回転運動を
滑らかにしたい箇所に
ベアリングは使用されています。

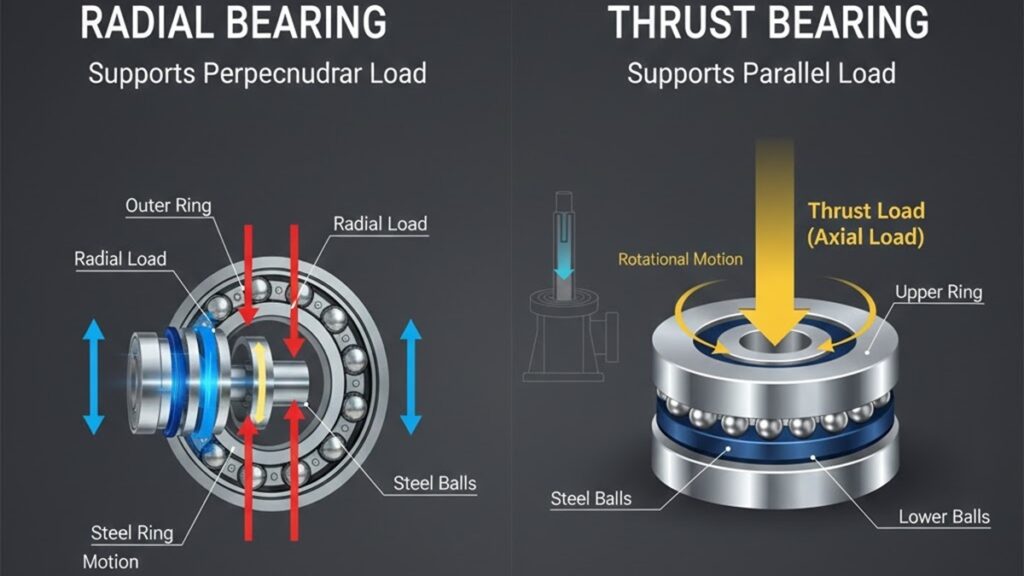

ベアリングの種類

ベアリングには、

  • ラジアルベアリング
  • スラストベアリング

という2種類があります。

ラジアルベアリング

ラジアルベアリングは、
軸と直角に荷重がかかる
ラジアル荷重がかかるときに
使用します。


スラストベアリング

スラストベアリングは、
軸と同じ荷重がかかる
スラスト荷重がかかるときに
使用します。



他にも自動調心ベアリングなどありますが

今回は6000番台・50000番台の

型式について説明していきたいと

思います。

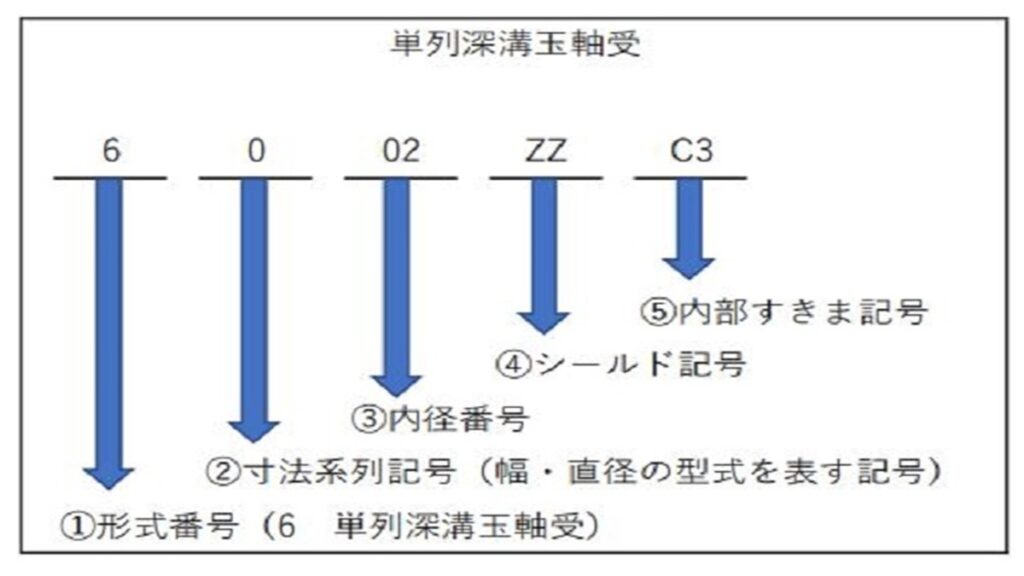

ベアリングの型式

ベアリングメーカーのカタログは、

調べようとしても見慣れてないので

分かりにくくないですか?

簡単にまとめたので参考にして下さい。

①形式番号

Point

6・・・単列深溝玉軸受
5・・・スラスト玉軸受
3・・・円すいころ軸受
2・・・自動調心頃軸受



といった種類を表しています。

②寸法系列記号

寸法系列記号といっても、

これだけで分かるものではなく、

幅と直径の寸法を組み合わせを

この番号で管理しています。

③内径番号

00=φ1001=φ1202=φ1503=φ17
04=φ2005=φ2506=φ3007=φ35

04からの内径は5mm単位で

大きくなっていきます。

④シールド記号

・末尾なし・・・開放型・シールなし
(定期的に給油・グリスアップ
する場合。)

・シール記号・・・メーカーによって違う

メーカー別シール記号一覧表
 KOYONSKNTNNACHI
非接触金属
シールド
ZZZZZZZZE
非接触ゴム
シール
2RUVVLLB2NKE
接触ゴム
シール
2RSDDULLU2NSE

⑤内部すきま記号

普通すきまは、

CNとよばれ無表示になります。

Point

隙間小           隙間大
C1<C2<CN<C3<C4<C5



使用しているベアリングの剛性を高めたり

騒音を小さくしたい場合は、

隙間を小さくし、

ベアリングの温度上昇が激しい場合には、

隙間を大きくするといったように

使用条件によって隙間を選定します。

⑥精度記号

転がり軸受の用途によって、

必要な交差が決まっているので

その交差等級を表している記号です。

P6P5P4P2
JIS
6級
JIS
5級
JIS
4級
JIS
2級

JIS:日本工業規格
(Japanese Industrial Standard)

-2-3-0-00
ABMA
CLASS2
ABMA
CLASS3
ABMA
CLASS0
ABMA
CLASS00

ABMA:アメリカ軸受製造業者団体
(American Bearing
   Manufactures Association)

⑦潤滑記号

使用状況において

グリスを変える必要があります。

封入されているグリスの記号です。

 KOYONSKNTNNACHI
アルバニア
グリース
A2AS2/2AS(AV2)
ビーコン325B5ENS BC325
マルテンプ
グリース
SRNS7/5KMTSRL
マルテンプPS PS2 PS2

他にも潤滑型式があります。



まとめ

①②③をまとめた呼び番号は、

JIS規格で決まっているので

どのメーカーにも違いはないですが、

シールドの型式はメーカーによって

表記が違います。



表記の内容を知っているだけで

他メーカーに置き換えることが可能です。

グリスや保持器によっても記号が

変わるので高温や特殊環境で

使用する場合は、使用に注意して

置き換えてください。



ありがとうございました。
