現在、使用している
『レベルスイッチ』を
小型化したいのですが
なにか良い方法ありますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
どうして、
小型化したいんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
特定の品種を生産するときに、
小型のタンクを持ってきて、
レベルスイッチを
取り付けるんですが、
そのレベルスイッチが
重くて、毎回大変なんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他になにか
希望はありますか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
あと、防爆仕様です。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
今、使用している
レベルスイッチの種類は
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
種類ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
可動部がある
- フロート式レベルスイッチ
- パドル式レベルスイッチ
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
とか
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
可動部がない
- 静電容量式レベルスイッチ
- 振動式レベルスイッチ
- 電極式レベルスイッチ
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
剥がれかけた銘板に
記載されてるメーカーへ
一度確認してみます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ありがとうございます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
メーカーに確認したところ
『静電容量式』だと
回答をもらいました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ただ、
このメーカーが言うには
『このレベルスイッチは、
生産中止になっており、
小型化も後継機種も
生産していない。』
という回答でした。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
では、一緒に
考えていきましょうか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よろしくお願いします。
という、やりとりがありました。
今回は、『レベルスイッチ』について
簡単にわかりやすく
紹介していきたいと思います。
レベルスイッチとは
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも、
『レベルスイッチ』
ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の分かる範囲での
説明になりますが
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よろしくお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず、
『レベルスイッチ』とは
タンクや容器内の液体・粉粒体の
「有無」をポイントで検出する
センシング機器です。引用:レベルスイッチ・レベル計とは?–
山本電機工業株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
レベルスイッチって
測定物の有無を検出する
スイッチで、量を検出
するものではないんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
残量や液面高さを
計測するときは、
『レベル計』や『液面計』
『レベルメータ』と
呼ばれる機器を使用します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
レベルスイッチと
レベル計は、違う機器
なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どういうときに
レベルスイッチは
使用されるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
基本的にレベルスイッチは、
液体や粉粒体などの測定物が、
タンクや容器の中からあふれ出さない
よう、タンク上部に取付けて
上限ポイントを検知するのに使用
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
したり、
タンクや容器が空になって、
ポンプ等が空運転しないよう、
下限ポイントを検知するのに
使用します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
現在使用している
レベルスイッチが、
上部に設置されているのは、
液があふれ出さないように
上限ポイントを
検知しているんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
調べてみないと
分かりませんが、
液面が上限ポイントに達し、
レベルスイッチに接触すると
液の供給がストップするように
設定されている。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
んだと思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
-
レベルスイッチとは、タンクや
容器内にある、液体や粉粒体の
有無を検出するスイッチのこと。 -
レベルスイッチは、測定物の
上限ポイントの検知や
下限ポイントの検出に使用する。
レベルスイッチとレベル計の違い
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そういえば、
メーカーに問い合わせた時、
『レベル計』を
勧められましたが、
なにが違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『レベルスイッチ』は、
先ほどもお話しさせて
いただいた通り、
測定物の有無を検出します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そう言ってましたね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
対して『レベル計』は、
測定物の量を連続して測定するセンサ
のことで、レベルスイッチよりも
高い精度の残量管理が出来ます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
レベル計は、
レベルスイッチよりも
細かく残量の監視が
出来るんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
同じ液面を測定する機器でも、
目的が全く違うので
用途に合った機器を選定する
必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
今回のような、
「オーバーフロー防止」が
目的だと、レベル計を設置する
意味がないですもんね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
しかも、
レベル計の多くは、測定した
0~100%の値を「DC4-20mA」
または「1~5V」に変換され
出力されます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
だから、
連続で残量の測定が
できるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
レベルスイッチは、
どんな信号で
出力されるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
レベルスイッチは、
レベルに達したか、達してないかを
検出するだけなので、「検出」と
「非検出」の2つの接点信号のみを
出力します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
レベルスイッチは、
タンクや容器内が満タンに
なったことを知らせて
原料の投入を停止させたり、
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
タンクや容器内が
空になったことを検出し、
原料の投入をおこなったり、
排出を停止させたりするのに
利用されているんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
あとレベル計は、
レベルスイッチより
高価なことが多いです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それは結構、
重要なポイントですね。
-
レベル計は、測定物の量を
連続して測定するセンサのことで、
レベルスイッチよりも高い精度の
残量管理が出来る。 -
レベルスイッチとレベル計は、
同じ液面を測定する機器でも
目的が違うので、用途に合った
機器を選定する必要がある。 -
レベル計の多くは、測定した
0~100%の値を「DC4-20mA」
または「1~5V」に変換され
出力される。 -
レベルスイッチは、「検出」と
「非検出」の2つの接点信号のみ
を出力する。 -
レベル計は、レベルスイッチより
高価なことが多い。

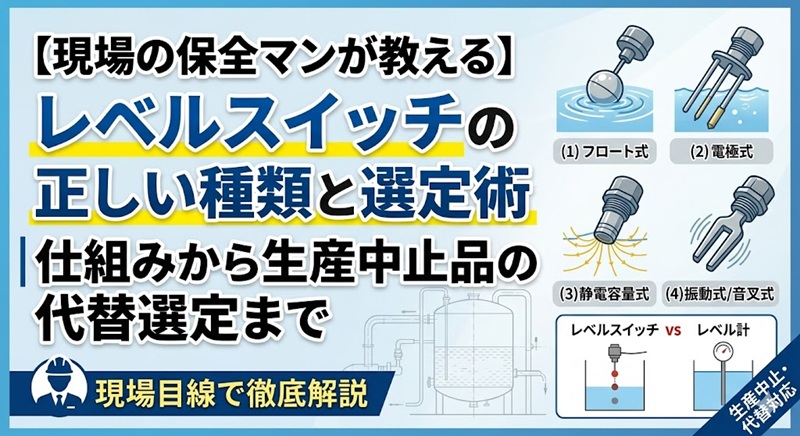

可動部ありレベルスイッチの種類
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、
レベルスイッチの種類に
ついて教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
可動部ありの
レベルスイッチから
紹介していきますね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
主な可動部ありの
レベルスイッチには、
- フロート式レベルスイッチ
- パドル式レベルスイッチ
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
フロート式
レベルスイッチから
詳しく教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
フロート式
レベルスイッチは、
液面に浮く「フロート(浮き)」の
位置によって、液面を検出する
機械式の接触型レベルスイッチです。
出典:フロート式レベルスイッチの
動作原理と特長
~山本電機工業株式会社~
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
液体の高さを検出するのに
むいてそうですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
しかも、
構造が簡単なので手軽に
購入できます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
可動部にゴミや異物が詰まって動作不良
を起こしたり、粘度が高い液体や
高温・高圧の場所では、使用できない
ことがあるので注意して下さい。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、
『パドル式レベルスイッチ』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
パドル式レベルスイッチは、
回転する羽根に測定物が触れて
回転が停止すると、満タンを検知し
検出信号を出力します。
出典:パドル式レベルスイッチの
動作原理と特長
~山本電機工業株式会社~
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
パドル式レベルスイッチは、
粉体や粒体を検出するのに
むいてますね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
粉粒体用のなかでは、
低コストなレベルスイッチです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、機械式なので
定期的にメンテナンスを
行う必要があります。
-
可動部ありレベルスイッチには、
「フロート式レベルスイッチ」や
「パドル式レベルスイッチ」
などがある。 -
フロート式レベルスイッチは、
液面に浮く「フロート(浮き)」
の位置によって、液面を検出する
機械式の接触型レベルスイッチ。 -
フロート式レベルスイッチは、
可動部詰まりによる動作不良が
発生したり、粘度が高い液体や
高温・高圧の場所では
使用できないことがある。 -
パドル式レベルスイッチは、
回転する羽根が、測定物に触れて
回転が停止すると、満タンを
検知し検出信号を出力する。 -
パドル式レベルスイッチは、
機械式なので定期的に
メンテナンスを行う必要がある。
可動部なしレベルスイッチの種類
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
可動部なしの
レベルスイッチについて
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
主な可動部なしの
レベルスイッチには、
- 静電容量式レベルスイッチ
- 振動式レベルスイッチ
- 電極式レベルスイッチ
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、『静電容量式
レベルスイッチ』から
詳しく教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『静電容量式
レベルスイッチ』は、
プローブ(電極)に測定物が
触れることで、測定物の
有無を検出し信号を出力します。
出典:静電容量式レベルスイッチの
動作原理と特長
~山本電機工業株式会社~
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『静電容量』って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
静電容量とは、
「電気エネルギーの貯蔵量」のことで、
測定物が持っている固有誘電率と
空気の誘電率の違いによって
静電容量が変化するのを
利用したものが『静電容量式』です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
良く分かりませんが、
測定物の有無を、
誘電率の変化で
検知しているんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そういうことです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、
『振動式レベルスイッチ』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『振動式レベルスイッチ』は、
検出する部分を振動させ、
測定物が触れて振動が弱まった時
満タンを検知し信号を出力します。
出典:振動式レベルスイッチの
動作原理と特長
~山本電機工業株式会社~
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
パドル式とよく似てますね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
振動式レベルスイッチは、
パドル式レベルスイッチでは
空回りしてしまうような、
軽量・低比重といった測定物の
検知に向いています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
振動式レベルスイッチは、
軽量や低比重の粉粒体の
検知にむいているんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
振動式レベルスイッチには
- プローブ式レベルスイッチ
- 音叉式レベルスイッチ
があり、『プローブ式』は液体の
検出は出来ませんが、『音叉式』は、
液体・粉体どちらにも対応できるので、
確認して使用して下さい。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、
『電極式レベルスイッチ』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『電極式レベルスイッチ』は、
複数ある電極間の電気の
導通を利用して、
液体の有無を検出します。
出典:電極式レベルスイッチの
動作原理と特長
~山本電機工業株式会社~
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
電極式レベルスイッチは、
液体の検知にむいて
いるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただし、
純水のような電気を通さない液体は、
検出できないのでご注意ください。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
今までと同じ
静電容量式を選定するのが
良さそうですね。
-
可動部なしレベルスイッチには、
「静電容量式レベルスイッチ」
「振動式レベルスイッチ」
「電極式レベルスイッチ」
などがある。 -
静電容量式レベルスイッチは、
プローブに測定物が
触れることで、測定物の
有無を検出し信号を出力する。 -
振動式レベルスイッチは、
検出する部分を振動させ、
測定物が触れて振動が
弱まった時、満タンを検知し
信号を出力する。 -
振動式レベルスイッチには、
液体の検出が出来ない
「プローブ式レベルスイッチ」と
液体・粉体どちらにも対応できる
「音叉式レベルスイッチ」がある。 -
電極式レベルスイッチは、
複数ある電極間の電気の導通を
利用して液体の有無を検出する。
まとめ
レベルスイッチは、タンクや容器内の
上限や下限の位置に設置して、
満タンか空になったかを検出する
スイッチのことで、原料の投入や
排出のタイミングを計るのに
利用されています。
ただ、貯蔵量が多くなると
レベルスイッチだけでは不足になり、
レベル計など貯蔵量を計測する
センサも必要になります。
用途・目的に合った機器の選定・設置を
お願いいたします。
ありがとうございました。
