スプロケットの歯が
かなり摩耗して
いるんですが、
まだ使えますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
かなり摩耗していますね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
これだけ摩耗していたら、
もう交換しないと
ダメですよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
やっぱり
そうですよね・・・。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ついでに、チェーンの
交換もお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
型式などは
分かっているんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
すみません。
分からないんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ただ、
普通のチェーンと違って
プレートが長いんですが、
もしかして、特殊品ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
これは、
『バイピッチ』などとも
呼ばれている『ダブル
ピッチローラチェーン』
です。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
規格品なので大丈夫ですよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よかったです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それでは、お願いします。
という、やりとりがありました。
今回は、
『ダブルピッチローラチェーン』
について、簡単にわかりやすく
紹介していきたいと思います。
標準ローラチェーンとの違い
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも『ダブルピッチ
ローラチェーン』って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の分かる範囲での
説明になりますが
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よろしくお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず、ダブルピッチ
ローラチェーンは、
JIS規格で
4.1.1.9 ダブルピッチローラチェーン
ショートピッチローラチェーンの
ピッチを2倍にしたローラチェーン。
引用:JIS B 1812
チェーン、スプロケット
及び附属品−用語
3.1 ダブルピッチローラチェーン
JISB1801に規定するローラチェーンの
ピッチを2倍にしたローラチェーン。
プレートをひょうたん形にしたものを
伝動用ダブルピッチローラチェーン
といい、小判形にしたものを
搬送用ダブルピッチローラチェーン
という。
引用:JIS B 1803
伝動用及び搬送用
ダブルピッチローラチェーン
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『ショートピッチ
ローラチェーン』
ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ショートピッチ
ローラチェーンは、
JIS規格で
4.1.1.8
ショートピッチローラチェーン
JISB1801に規定するローラチェーン。
注記
一般の伝動に用いるローラチェーン
で、ダブルピッチローラチェーンと
対比させて、ショートピッチローラ
チェーンと呼ぶことがある。
引用:JIS B 1812
チェーン、スプロケット
及び附属品−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ショートピッチローラ
チェーンって、
標準ローラチェーンの
ことなんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ちなみに、
ピッチってどこを
指しているんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
基本的に
ローラーチェーンは、
- プレート
- ピン
- ブシュ
- ローラ
で構成されています。
小型コンベアチェーンの構造
参考:株式会社椿本チエイン
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ふむふむ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして、
ピッチはJIS規格で
4.3.1.1 ピッチ
1リンクのピン中心間距離。
注記
チェーン長さの基準となる
寸法であり、呼び番号ごとに
基準寸法が規定されている。
引用:JIS B 1812
チェーン、スプロケット
及び附属品−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
つまり、ピッチとは
ピンとピンの中心距離を
指しているんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ダブルピッチローラ
チェーンとは、
標準ローラチェーンより、ピンの
間隔が2倍の長さに設計されている
ローラチェーンのことなんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
-
基本的なローラーチェーンは、
『プレート』『ピン』『ブシュ』
『ローラ』で構成されている。 -
ダブルピッチローラチェーンは、
標準のローラチェーンのピッチを
2倍の長さに設計したチェーン。 - ピッチとはピンとピンの中心距離
の間隔。
ダブルピッチローラチェーンの用途
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
でも、なぜダブルピッチ
ローラチェーンを
使用するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
標準ローラチェーンでは
ダメなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
先ほどの話の続きに
なりますが、
ダブルピッチローラチェーンは
ピッチが2倍なので、2倍の長さの
プレートを使用します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ピッチが2倍になるから
当然、そうなりますよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
それ以外の
『ピン・ブシュ・ローラ』などの
部品は、標準ローラチェーンと
同じ部品が使用されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
つまり、ダブルピッチ
ローラチェーンと
標準ローラチェーンの
違いは、プレートの
長さだけなんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
基本的には、
そういうことです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なので、
ダブルピッチローラチェーンは、
同じ長さの標準ローラチェーンより
構成部品・組立工数が減るので
コストを抑えることが出来ます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
しかも、
部品数が少ないので
重量も軽くなり、装置の構造も
簡素化することも出来るんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
構成部品が少ないので
価格と重量にメリットが
出せるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ問題もあり、
駆動中、スプロケットの歯にチェーンが
当たると、振動が発生しやすくなるので
高速駆動や精密運搬には向いてません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なので、
ダブルピッチローラチェーンは、
主に、比較的長距離で低速の運搬に
使用されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ありがとうございます。
-
ダブルピッチローラチェーンは、
標準ローラチェーンの2倍の
長さのプレートを使用している。 -
『ピン・ブシュ・ローラ』などの
部品は、標準ローラチェーンと
同じ部品を使用している。 -
ダブルピッチローラチェーンは、
標準ローラチェーンより
構成部品が少ないので、
コストを抑えることが出来る。 -
標準ローラチェーンより部品数が
少ないので、重量が軽くなり
装置の構造が簡素化出来る。 -
ダブルピッチローラチェーンは、
主に、比較的長距離で低速の
運搬に使用されている。
ダブルピッチチェーン用スプロケット
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ダブルピッチローラ
チェーンに使用する
スプロケットは、
標準のスプロケット
でも大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
実は、
ダブルピッチローラチェーンには、
ローラ外径がプレート幅より小さい
『Sローラ』と、プレート幅より
大きい『Rローラ』があります。
ローラ
参考:株式会社椿本チエイン
小形コンベヤチェーンの構造
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ローラの大きさが違うと
使用するスプロケットは
どうなるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ローラの大きさが
違う場合は、
それぞれ、
Sローラ形専用スプロケットと
Rローラ形専用スプロケットを
使用する必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それぞれ、
専用のスプロケットが
あるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
メーカーによりますが
Sローラのダブルピッチローラチェーン
にかぎり、割出歯数が30歯以上で
あれば、標準のローラチェーン用
スプロケットが使用可能です。
ダブルピッチローラチェーン用スプロケット
参考:ゼクサスチェン株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なぜ、30歯以上だと
使用できるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
それは、
割出歯数が30歯以上になると、
ダブルピッチローラチェーン用
スプロケットと標準スプロケットの
ピッチ円直径が近似値になるので
使用できるんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ところで『割出歯数』
ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
割出歯数とは、
見た目の歯数のことを言い、
実際にかみ合う歯数のことを
『作用歯数』と言います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どういうことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ダブルピッチローラ
スプロケットには、
1歯ごとにかみ合って駆動する
Rローラ形ダブルピッチスプロケットと
1歯とびにかみ合って駆動する
Sローラ形ダブルピッチスプロケット
があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
通常、1歯づつ
かみ合って、駆動する
んじゃないんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
実は、Sローラ形
ダブルピッチローラ
スプロケットは、
1回転ごとに1歯とびにかみ合って
駆動するので、実際にかみ合う歯数は
割出歯数の半分しかありません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ということは、
割出歯数の半分が
作用歯数なんですね。
バイピッチスプロケットの噛合い
参考:株式会社椿本チエイン-
スプロケットの種類と品種
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
また、
スプロケットの歯数を奇数にしておくと
1回転した時に、前回とは違う歯と
かみ合うので、スプロケットの寿命が
長くなります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
1歯とびにかみ合うから
奇数が良いんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
後、軸穴径やキー溝などの
加工指示は、忘れない
ようにして下さい。
-
ダブルピッチローラチェーンには、
ローラ外径がプレート幅より
小さい『Sローラ』と、プレート
幅より大きい『Rローラ』がある。 -
Sローラ形専用スプロケットと
Rローラ形専用スプロケットが
ある。 -
Sローラ形ダブルピッチローラ
チェーンは、割出歯数が30歯以上
であれば、標準のローラチェーン
スプロケットでも使用が可能。 -
見た目の歯数を『割出歯数』
と言い、実際にかみ合う
歯数を『作用歯数』と言う。 -
スプロケットの歯数を奇数に
しておくと1回転した時に、
前回と違う歯とかみ合うので、
スプロケットの寿命が長くなる。
メーカーと商品名
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
今更ですが、
『バイピッチ』と
『ダブルピッチローラ
チェーン』は、
なにが違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
バイピッチは、
商品名で
ダブルピッチローラ
チェーンは、
JIS規格の名称です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ダブルピッチローラ
チェーンが正式名称で、
バイピッチは、商品名
だったんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)

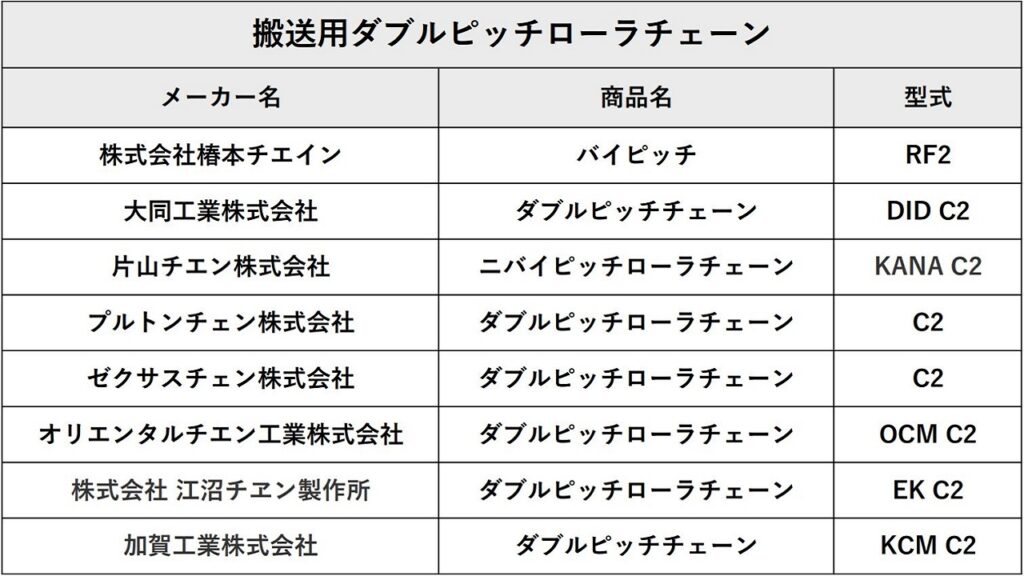

色々なメーカー名と
商品名を教えてもらって
いいですか?。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
いいですよ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まずは、
株式会社椿本チエインさんの
『バイピッチ』が有名です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たしかに、
よく聞きます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他には、
大同工業株式会社さんの
『ダブルピッチチェーン』
片山チエン株式会社さんの
『ニバイピッチローラチェーン』
プルトンチェン株式会社さんの
『ダブルピッチローラチェーン』
ゼクサスチェン株式会社さんの
『ダブルピッチローラチェーン』
オリエンタルチエン工業株式会社さんの
『ダブルピッチローラチェーン』
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
色んなメーカーが
あるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
また、各メーカーさんの
型式に、
株式会社椿本チエインさんの『RF2』
大同工業株式会社さんの『DID C2』
片山チエン株式会社さんの『KANA C2』
プルトンチェン株式会社さんの『C2』
ゼクサスチェン株式会社さんの『C2』
オリエンタルチエン工業株式会社さんの
『OCM C2』などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どのメーカも、
型式の後に『2』が
ついていますね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
この2は、
ダブルピッチローラチェーンを
表す2で、どのメーカーさんにも
ついており、その後にピッチが
表記されます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ピッチが2倍という
ことなんですかね。
まとめ
ダブルピッチローラチェーンは、
標準ローラチェーンチェーンより
部品数が少なく軽いので、
低速・長距離搬送によく使用されている
標準のローラチェーンよりローラ間
ピッチが2倍長いチェーンのことです。
また、ダブルピッチローラチェーン用
スプロケットは、専用のスプロケットが
必要になりますが、Sローラ形は、
30歯以上になると標準スプロケットと
ピッチ円直径が近似値になるので
使用することもできます。
1歯とびにかみ合うローラ形ダブル
ピッチスプロケットを使用する場合、
寿命を延ばすために、歯数を
奇数にすることをお勧めします。
ありがとうございました。
