![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
平行キーを頼んだら、
『新JIS・旧JISの
どちらですか?』
と聞かれました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
新JISと旧JISの違いは
何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
寸法と寸法公差が
違うんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
新JISと旧JISは
いつから違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
1976年にISOと整合を
図るために改訂され、
改訂以降を『新JIS』
改訂以前を『旧JIS』
と呼んでいます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
改訂が、
1976年以降であれば
ほとんど『旧JIS』なんて
使ってないんじゃないですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
おっしゃる通りで
新規の機械設計には、
新JISしか使っていない
と思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ですよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、1976年以前に
作られた機械も、
まだまだ、数多くあるので
旧JISも使われているんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
旧JISの機械も現役で
動いているので
旧JISの平行キーも
販売されているんですね。
という、やりとりがありました。
今回は、平行キーについて
簡単に分かりやすく
紹介していきたいと思います。
平行キーって何?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも『平行キー』
って何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)

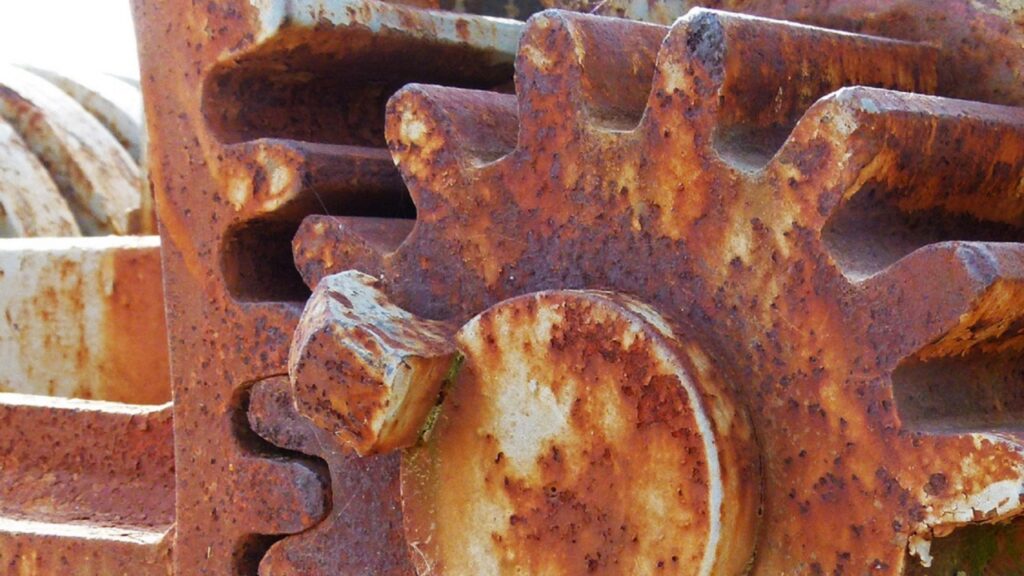

平行キーとは、
モーターや減速機などの
シャフトの回転を効率よく
歯車やプーリーに伝える部品です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
四角の棒をはめるだけの
簡単な仕組みで
回転を伝えているんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
キーとキー溝は、
『JIS B 1301』に
規定されており
600N/mm2以上の引張強度が
必要で、材質はS45CやS55Cが
多く使用されており、
焼入れされたものもあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
サビやすい雰囲気の時は
どうすればいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そういう場合には
防錆対策でSUS316などの
ステンレス製のキーもあります。
-
平行キーとは、モーターや
減速機などのシャフトの回転を
効率よく歯車やプーリーに
伝える部品。 -
キーとキー溝は、
『JIS B 1301』に
規定されている。 -
キーは、600N/mm2以上の
引張強度が必要。 -
S45CやS55C以外にも
SUS316などの
ステンレス製のキーもある。
平行キーの形状
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
平行キーの端部が
丸いものや四角のものが
ありますが違いは何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
単純に、形状が違うだけで
- 両丸形
- 両角形
- 片丸形
という種類があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
性能面に違いは
ありますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
性能面に大きな違いは
ありません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、すべて両角形でも
問題ないんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
基本的には、
平行部分が『キー』として重要
なので問題ないと言えます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
じゃあ、なんで色んな
種類があるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
好みもあると思いますが、
軸の加工形状や組みやすさ
抜きやすさ、見た目などで
使い分けているようです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そうなんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
先ほど言われたように
長尺のキーを切断するだけなので
両角形のみを使うところもあります。
-
キーには、両丸形・両角形・
片丸形がある。 -
キーの平行部分が重要なので
形状が違っても、性能面に
大きな違いはない。 -
軸の加工形状や組みやすさ
抜きやすさ、見た目などで
使い分けている。 -
なかには、両角形のキーのみ
使うところもある。
キーの種類
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
テーパーになっている
『キー』がありますが
あれは何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
実はキーには、
キーの種類及び記号 | ||
種類 | 形状 | 記号 |
平行キー | ねじ用穴なし | P |
ねじ用穴付き | PS | |
こう配キー | 頭なし | T |
頭付き | TG | |
半月キー | 丸底 | WA |
平底 | WB |
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
という種類があります。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
テーパーがかかったものは
こう配キーです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
あれは、こう配キーと
言われるものなんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ところで、平行キーの
『ねじ用穴付き』って
何に使うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
最初に話した通り、キーは
シャフトの回転を効率よく
歯車やプーリーといった
ボスに伝えます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
ねじで固定する事で、
回転を伝えるだけでなく、
ボスを軸方向に摺動させることが
出来るようになります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どのような用途で
使用するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
主に、
クラッチや変速機などに
使用されます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
平行キーがボルトで
固定されていたら
軸方向に摺動する装置
ということですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、
『こう配キー』についても
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
こう配キーは、
1/100程度のこう配を付けた
『キー』のことを言い
ガタがなく抜けにくくなるのが
特徴です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
1/100こう配って何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
1/100こう配とは、
横の長さが100mmの時に、
高さが1mmの傾きのことを
言います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
頭付きと頭なしの
違いは何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
頭がついていると
抜きやすくて便利です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そういう理由なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
最後に『半月キー』について
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
半月キーは、もともと
自動車用の規格
だったようです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
確かに調べてみたら、
バイクや車が
ほとんどでした。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
半月キーは、
テーパー軸に良く使用され、
取付・取り外しが簡単なので
ハンドル車などに使用されています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただし、
キー溝の深さが深くなるので
大きなトルクの伝達には
向いていません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
丸底と平底は
何が違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
丸底・平底の違いは、
加工方法の違いのようですが、
一般的に丸底のほうが
多いようです。
-
キーには大きく分けて3種類あり
その中でも2種類づつある。 -
ねじ用穴付き平行キーは、
回転を伝えるだけでなく、
ボスを軸方向に摺動させる
目的で使用する。 -
こう配キーは、1/100程度の
こう配を付けた『キー』の
ことを言い、ガタがなく
抜けにくくなるのが特徴。 -
1/100こう配とは、
横の長さが100mmの時に、
高さが1mmの傾きのこと。 -
半月キーは、
もともと自動車用の規格で、
テーパー軸に良く使用され、
取付・取り外しが簡単。 - 半月キーは、
大きなトルクの伝達には
向いていない。
新JISと旧JISの規格
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どうやって
新JISと旧JISを
見分ければいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
簡単な表を作りましたの
確認してみて下さい。
出力軸別キー寸法比較表(mm) | |||
軸径 | 新JIS | 旧JIS(1種) | 旧JIS(2種) |
Φ15 | 5×5 | 5×5 | 5×5 |
Φ25 | 8×7 | 7×7 | 7×7 |
Φ35 | 10×8 | 10×8 | 1×8 |
Φ45 | 14×9 | 12×8 | 12×8 |
Φ55 | 16×10 | 15×10 | 15×10 |
参考:【沈みキー】平行キー・キー溝の寸法と許容差 規格一覧表
(JIS B 1301:1996/JIS B 1301:1959[旧JIS] 抜粋)
-三木プーリー株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
旧JISに1種・2種とありますが
何が違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
旧JISの1種はプラス
2種はマイナス
の許容差になっていて
はめあいが違います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
通常は2種で
締込みたい時は1種を
使っていたんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、新JISでは
どうなっているんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
新JISの改正では、
ISOのやり方にならい、
キーの基本寸法と許容差は
1種類だけとして、キー溝の
許容差によって、はめあいを
変えるようにしました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
キー溝ではめあいを
決めているんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
減速機とプーリーのキーが
新JISと旧JISだった場合
どうすればいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
新旧対応の段付きキー
などもあるので
探してみて下さい。
- 旧JISには、1種2種とあり
はめあいが違う。 -
新JISでは、ISOにならい、
キーの基本寸法と許容差は
1種類だけとした。 -
新JISでは、
キー溝の許容差によって、
はめあいを変えている。 - キーが合わない場合は、
新旧対応の段付きキー
がある。
まとめ
急に
『新JISと旧JISのキーどちらですか?』
と聞かれても戸惑ってしまうと思います。
最近の機械には、ほとんど
新JISのキーしか使われていませんが
旧JISのキーを使った機械も
まだまだ現役で活躍しています。
あなたが新JISと旧JISのキーで
悩んだり困ったときに
思い出してもらえるとうれしいです。
