おはようございます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
おはようございます。
「新人 俊太郎」さん
お久しぶりですね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
お久しぶりです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
仕事には慣れましたか?
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
少しは慣れましたが、
まだまだ分からないこと
だらけです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうですよね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
今日は、
どうしたんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ウォーム減速機の
整備にきました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
「異音がするので調べて
ほしい。」とのことです。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
ウォーム減速機って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ウォームギアを使った
減速機です。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
ギアって種類が
たくさんあるので
良く分からないんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『平歯車』や『かさ歯車』
だけでなく、似た形状など
たくさんありますもんね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
なので、
『歯車・ギア』について
詳しく教えてほしいです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
分かりました。
という、やりとりがありました。
今回は、『歯車の種類』について
簡単にわかりやすく
紹介していきたいと思います。
歯車とは
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
そもそも、『歯車』って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の分かる範囲での
説明になりますが
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
よろしくお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『歯車』は、
じつは歴史が古く「紀元前には、
すでに使用されていた。」
と言われています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
そんな前から歯車って
あるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして『歯車』は、
『ギア』とも呼ばれ、
JIS規格で
2.1.1.1
歯車(gear, toothed gear)
歯を順次かみ合わせることによって、
運動を他に伝える、又は運動を
他から受け取るように設計された
歯を設けた部品。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
出典:YouTube-KHK
小原歯車工業公式チャンネル-
平歯車機構例
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
ふむふむ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
つまり歯車とは、
連続的に凹凸面のかみ合う歯形を
もつ機械部品のことで、運動や力を
伝達させるときに使用します。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
歯車同士をかみ合わせて
動力を伝達させるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)

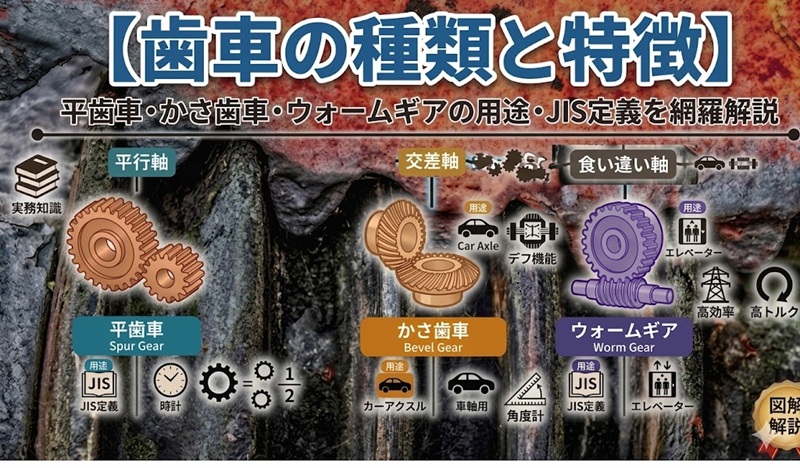

そして歯車は、
2本の歯車軸の位置関係によって
- 平行軸歯車対
- 交差軸歯車対
- 食い違い軸歯車対
に分類され、幅広い用途で
使用されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
一口に歯車と言っても
色んな種類があるんですね。
-
歯車の歴史は古く「紀元前には、
すでに使用されていた。」
と言われている。 -
歯車とは、連続的に凹凸面の
かみ合う歯形をもつ機械部品
のことで、運動や力を
伝達させるときに使用する。 -
2本の歯車軸の位置関係によって、
「平行軸歯車対」
「交差軸歯車対」
「食い違い軸歯車対」
に分類される。
平行軸歯車対の種類と特徴
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
『平行軸歯車対』について、
詳しく教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『平行軸歯車対』は
JIS規格で、
2.1.1.4
平行軸歯車対(paralleled gears)
軸が平行である歯車対引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
参考: 歯に働く力-
小原歯車工業株式会社
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
ふむふむ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして、
平行軸歯車対は、
- 平歯車
- はすば歯車
- やまば歯車
- ラック
- 内歯車
などに分類されます。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
それぞれの特徴を
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず『平歯車』は
『スパーギア』とも呼ばれ
JIS規格で、
2.2.6.1
平歯車(spur gear)
基準歯すじが基準円筒の
直線母線である円筒歯車。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
平歯車とは、
歯すじが直線で、回転軸に対して
平行に歯が切られている
シンプルな形状の歯車です。
出典:YouTube-KHK
小原歯車工業公式チャンネル-
平歯車
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
『歯車と言えば!』
という形状ですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
平歯車は、形状が
シンプルである分、
加工コストが安価で
すむため、最も多く
使用されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
平歯車が一番シンプルな
形状なんですね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
次は『はすば歯車』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『はすば歯車』は
『ヘリカルギア』とも呼ばれ
JIS規格で、
2.2.6.3
はすば歯車(helical gear)
基準歯すじがつるまき線
である円筒歯車。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
はすば歯車は、
漢字で『斜歯歯車』と表記され、
軸に対して「らせん状」に
歯が切られている歯車です。
参考:KHK製品情報-
小原歯車工業株式会社
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
「つるまき線状」とは、
「らせん状」ということ
なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ちなみに、はすば歯車は
平歯車より強度があり、動作音が
静かなので、高速回転が必要な
自動車や産業機械など幅広い分野で
使用されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
平歯車より加工が難しいので
コストが高くなりますね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
では、
『やまば歯車』についても
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『やまば歯車』は、
『ダブルヘリカルギア』
とも呼ばれ、JIS規格では
2.2.6.6やまば歯車(double helical gear)
右ねじれの歯をもつ歯幅の部分と
左ねじれの歯をもつ歯幅の部分を
もつ円筒歯車。両者の間に
溝のあるもの及びないものがある。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
つまり、
やまば歯車とは、歯すじの傾きが
左右対称のはすば歯車を組み合わせた
形状をしている歯車のことです。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
はすば歯車との
違いは何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
やまば歯車は、
はすば歯車の長所はそのままで、
軸方向に力がかからない
メリットがあります。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
すごくいい歯車ですね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
ただ、はすば歯車より
複雑な形状なので、加工費が
高くなっちゃいますね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
では、『ラック』についても
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『ラック』はJIS規格で、
3.1.7.1
ラック(rack)
一つの面に一連の同じ形状の歯を
等間隔にもつ、平らな板又は
まっすぐな棒。注記 ラックは、直径が無限に大きな
歯車の一部分とみなすことができる。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ラックは、
歯を持った棒状の部品のことで、
平歯車やはすば歯車と組み合わせて、
回転運動を直線運動、もしくは
直線運動を回転運動に変換する時に
使用します。
出典:YouTube-KHK
小原歯車工業公式チャンネル-
ラック機構例
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
この時使用する『平歯車』や
『はすば歯車』を『ピニオン』と呼び、
2つ合わせて『ラックアンドピニオン』
とも呼ばれています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
ラックにも直線の歯と
斜めの歯のタイプが
あるんですね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
では最後に、
『内歯車』について
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
内歯車はJIS規格で、
2.2.2.10
内歯車対(internal gear pair)
内歯車と外歯車とからなる歯車対。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
内歯車は、
『インターナルギア』
とも呼ばれる
歯が内側に向いている歯車で、
平歯車と組み合わせて使用します。
参考:KHK製品情報-
小原歯車工業株式会社
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
どんな用途で
使用するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
主に減速機の一種である
『遊星歯車装置』などに使用され、
装置をコンパクトにできるという
メリットがあります。
出典:YouTube-KHK
小原歯車工業公式チャンネル-
遊星歯車装置01
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
平行軸の歯車にも
いろんな種類が
あるんですね。
-
平行軸歯車対は、歯車軸が
平行である歯車対で「平歯車」
「はすば歯車」「やまば歯車」
「ラック」「内歯車」などがある。 -
平歯車とは、歯すじが直線で、
回転軸に対して平行に歯が
切られている歯車。 -
はすば歯車は「斜歯歯車」とも
表記され、軸に対して「らせん状」
に歯が切られている歯車。 -
やまば歯車とは、歯すじの傾きが
左右対称のはすば歯車を
組み合わせた形状をしている歯車。 -
ラックとは、歯を持った棒状の
部品のことで、平歯車やはすば歯車と
組み合わせて、回転運動を直線運動
もしくは直線運動を回転運動に
変換する時に使用する。 -
内歯車とは、歯が内側に
向いている歯車で、平歯車と
組み合わせて使用する。
交差軸歯車対の種類と特徴
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
次は、『交差軸歯車対』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『交差軸歯車対』は
JIS規格で、
2.1.1.5
交差軸歯車対(intersected gears)
軸が交差する歯車対。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
参考: 歯に働く力-
小原歯車工業株式会社
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
回転する力の向きを
変える時に
『交差軸歯車』を
使用するんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして、
『交差軸歯車』は、
- すぐばかさ歯車
- まがりばかさ歯車
- はすばかさ歯車
などに分類されます。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
なにが違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず『すぐばかさ歯車』は
『ストレートベベルギア』
とも呼ばれ、JIS規格で
2.2.6.2
すぐばかさ歯車(straight bevel gear)
基準歯すじが基準円すいの
直線母線であるかさ歯車。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えてください。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
すぐばかさ歯車は
漢字で『直歯傘歯車』と表記される
歯すじが直線のかさ歯車のことで
かさ歯車の中では、加工が容易です。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
次は、
『まがりばかさ歯車』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『まがりばかさ歯車』は
『スパイラルベベルギア』
とも呼ばれ、JIS規格で
2.2.6.7
まがりばかさ歯車(spiral bevel gear)
歯すじが、つるまき線以外の
曲線であるかさ歯車。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まがりばかさ歯車は
漢字で『曲り歯傘歯車』と表記される
歯すじが曲線のかさ歯車のことで、
すぐばかさ歯車よりなめらかに
かみ合います。
出典:YouTube-KHK
小原歯車工業公式チャンネル-
まがりばかさ歯車
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
なるほど。
歯が曲がって
加工されていますね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
最後は
『はすばかさ歯車』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『はすばかさ歯車』は
JIS規格で
2.2.6.8
はすばかさ歯車(helical bevel gear、
skew bevel gear)
歯すじが、円すいのつるまき線である
かさ歯車。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
はすばかさ歯車は
歯が「らせん状」に加工された
かさ歯車のことです。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
まがりばかさ歯車と
はすばかさ歯車は
よく似ていますが、
なにが違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
はすばかさ歯車も
まがりばかさ歯車と同様に、
すぐばかさ歯車より歯の強度が高く、
なめらかにかみ合います。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
まがりばかさ歯車の方が
はすばかさ歯車より
優れているので、最近ではあまり
使用されなくなっています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
似た形状なら、
優れている方を
選びますもんね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ちなみに、
直角で交差する歯数が同じ『かさ歯車』
を『マイタギア(マイタ歯車)』と呼び
変速せずに軸の回転方向を変更したい
場合に使用されます。
出典:YouTube-KHK
小原歯車工業公式チャンネル-
MMSGQ 歯研スパイラルマイタ
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
軸の角度が90度で、
歯数が同じかさ歯車を
マイタギアと呼ぶんですね。
-
交差軸歯車対とは、歯車軸が
交差している歯車対のことで、
「すぐばかさ歯車」
「まがりばかさ歯車」
「はすばかさ歯車」などがある。 -
すぐばかさ歯車とは、漢字で
「直歯傘歯車」と表記される
歯すじが直線のかさ歯車のこと。 -
まがりばかさ歯車とは、漢字で
「曲り歯傘歯車」と表記される
歯すじが曲線のかさ歯車のこと。 -
はすばかさ歯車とは、歯が
「らせん状」に加工された
かさ歯車のこと。 - 直角で交差する歯数が同じ
かさ歯車を「マイタギア」
と呼び、変速せずに回転方向を
変更したい場合に使用する。
食い違い軸歯車対の種類と特徴
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
では『食い違い軸歯車対』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『食い違い軸歯車対』は、
JIS規格で
2.1.1.6
食い違い軸歯車対(crossed gears)
軸が食い違っている歯車対。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
参考: 歯に働く力-
小原歯車工業株式会社
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『食い違い軸歯車』は、
歯車の軸が平行にも交差にも
なっていない歯車のことで、
一対で減速比が大きくとれる
メリットがあります。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
『食い違い軸』とは、
歯車の軸同士が平行と
交差のどちらにも
あてはまらない軸を
指すんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして
『食い違い軸歯車』は、
- ねじ歯車
- ウォームギア
- ハイポイドギア
などに分類されます。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
『ねじ歯車』から
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『ねじ歯車』は
JIS規格で
3.2.1.5
ねじ歯車(crossed helical gears)
食い違い軸でかみ合うはすば歯車。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ねじ歯車は、
はすば歯車の平行の軸をひねって
平行ではなくしたもので、
軽負荷時に使用します。
参考:KHK製品情報-
小原歯車工業株式会社
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
はすば歯車を
90度ひねったものが、
ねじ歯車なんですね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
では、『ウォームギア』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『ウォームギア』は
JIS規格で
2.3.2.8
ウォームギヤ(worm gear pair)
食い違い軸間でかみ合うウォーム及び
ウォームホイールからなる歯車対。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
『ウォーム』や
『ウォームホイール』
ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『ウォーム』と
『ウォームホイール』は
JIS規格で
2.3.2.6
ウォーム(worm)
ウォームホイールとかみ合う
ねじ状の歯をもつ、
円筒形又は鼓形の歯車。2.3.2.7
ウォームホイール(wormwheel)
食い違い軸歯車対としてウォームの
歯面と線接触することができる
歯面をもつ歯車。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ウォームギアは、
『ウォーム』と呼ばれるネジ状の
歯車と『ウォームホイール』と
呼ばれる『はすば歯車』を
組み合わせたものを指します。
出典:YouTube-KHK
小原歯車工業公式チャンネル-
ラック&ピニオンと
ウォームギヤを使った機構例
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
なんとなく
理解できました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ちなみに、
ウォームギアには
出力側から回転させることが
出来ない『セルフロック』機能があり、
エレベーターやエスカレーターなどの
減速装置として使用されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
では最後に、
『ハイポイドギア』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『ハイポイドギア』は
JIS規格で
2.3.2.9
ハイポイドギヤ(hypoid gear pair)
食い違い軸間でかみ合う円すい、
又はほぼ円すい形状の
二つの歯車からなる歯車対。引用:JIS B 0102-1 歯車用語−第1部
:幾何形状に関する定義
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もう少し分かりやすく
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ハイポイドギアは、
『まがりばかさ歯車』に似た、
軸が交差していない歯車の
ことです。
参考:株式会社 ニッセイ
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
まがりばかさ歯車に似た
食い違い軸歯車が、
ハイポイドギアなんですね。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
どんな用途で使用されて
いるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ハイポイドギアは、
大きなトルクが必要な装置に
使用されており、条件によっては、
セルフロックを持たせることも
可能です。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
もしかして、
ハイポイドモータって
ハイポイドギアで
減速させている
モーターのことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/09/後輩代表2.jpg)
ギアの種類や特徴について
良く分かりました。
-
食い違い軸歯車対は、歯車の軸が
平行にも交差にもなっていない
歯車対のことで、一対で減速比が
大きくとれるメリットがある。 -
食い違い軸歯車には、
「ねじ歯車」「ウォームギア」
「ハイポイドギア」などがある。 -
ねじ歯車とは、はすば歯車の
平行の軸をひねって
平行でなくした歯車。 -
ウォームギアとは、「ウォーム」
と呼ばれるネジ状の歯車と
「ウォームホイール」と呼ばれる
はすば歯車を組み合わせた歯車。 -
ハイポイドギアとは、
まがりばかさ歯車によく似た、
軸が交差していない歯車。
まとめ
歯車は、連続的に凹凸面のかみ合う
歯形をもつ機械部品ことで、
滑りが無く確実に運動や力を
伝達させるときに使用します。
しかも、軸の位置関係によって
「平行軸歯車」「交差軸歯車」
「食い違い軸歯車」に分類され、
幅広い分野で使用されています。
あなたがこの記事で、
一般的な歯車の特徴を知る
お役にたてたら嬉しいです。
ありがとうございました。
