メンテナンスのため、
乾燥工程で使用している
フッ素樹脂含浸焼成メッシュベルトを
購入・交換していただいたのですが、
ベルトがまっすぐ進まない『蛇行』が
おさまらないという連絡を受けたので、
確認に行ってきました。
訪問すると、
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
生産を開始しないといけない。
という理由で、ベルトを無理やり
レバーブロックで伸ばして
使用されており
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ベルトが悪いので
交換してほしい!!
と言われたので、メーカーと相談して
新しいベルトを用意してもらい
交換して検証することにしました。

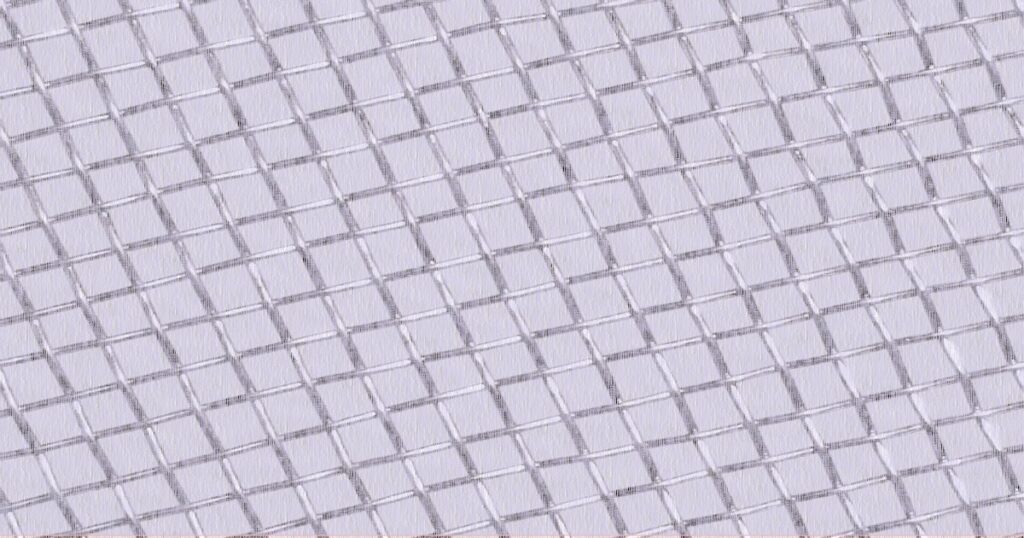

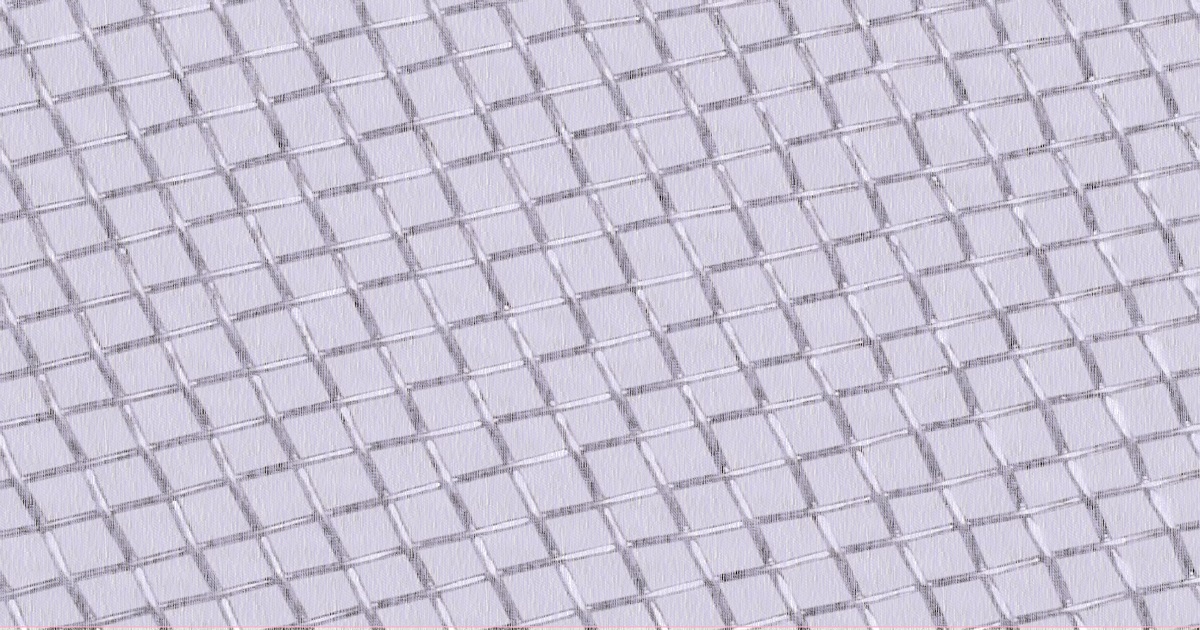

フッ素樹脂含浸メッシュベルトと交換方法
100℃程度の熱風で、
製品を乾燥させる工程に、
幅が2メートルで長さが18メートルの
「フッ素樹脂含浸のメッシュベルト」
が使われています。
交換方法は、新しいベルトを
古いベルトの端に貼りつけて、
古いベルトを引っ張ることで、
間違った経路になることなく
新しいベルトに入れ替えることが
出来ます。
古いベルトと同じ方法の、
「ループレーシング法」
と呼ばれる方法で、ベルトを輪っかに
することにしました。
テークアップ型プーリーによる ベルトテンション調整
設備には、テークアップ型
と言われるベアリングユニットが
ついていたので、試運転をしながら、
ベアリングユニットのネジを回して
左右のプーリの角度を調整して
蛇行をおさえる手法をとりました。
しかし、どれだけ調整しても左に左に
寄ってしまいます。
伸びの少ないフッ素樹脂ベルトは
蛇行する傾向にあるとはいえ、
![](https://60you1.com/wp-content/themes/cocoon-master/images/b-man.png)
なにかがおかしい?
と思いました。
設備についている蛇行調整機が原因!!
お客様には、
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
メーカーの作り方が
おかしい!!
と言われましたが、
![](https://60you1.com/wp-content/themes/cocoon-master/images/b-man.png)
メーカーさんに気を付けて作って
いただいたのにそんなわけない。
と、お客様に言いながらも
![](https://60you1.com/wp-content/themes/cocoon-master/images/b-man.png)
なぜ??蛇行するんだろう??
![](https://60you1.com/wp-content/themes/cocoon-master/images/b-man.png)
2回もメーカーさんが
間違えるかなぁ??
と設備を眺めていました。
すると、
![](https://60you1.com/wp-content/themes/cocoon-master/images/b-man.png)
ん??蛇行調整機で
蛇行が矯正されない!
ということに気づきました。
見つけるまでに、
2時間以上かかりましたけど。
![](https://60you1.com/wp-content/themes/cocoon-master/images/b-man.png)

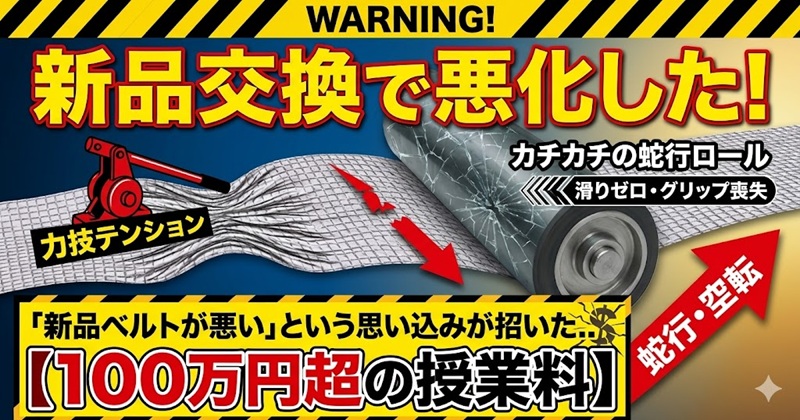

蛇行調整機のゴムロールの
表面が劣化していて
硬化がひどいのですべってる。
ことが原因だったんです。
ロール表面にシリコンテープを
貼ってみたら、ベルトがまっすぐ
進むようになりました。
フッ素樹脂ベルト自体が滑りやすい
フッ素樹脂は、
「フライパンのフッ素コーティング」
でおなじみなので、
ご存じだと思いますが
耐熱温度が高く、汚れが付きにくい
性質を持っています。
汚れが付きにくい!
ということは、
「フッ素樹脂含浸ベルト自体が
滑りやすい。」
という特徴を持っていることになります。
ところが今回、長年使用していたので、
表面の樹脂がなくなってしまい、
滑らない耐熱ベルトになってしまった
のだと考えられます。
今回、新品にしたことで滑りが良くなり
硬いゴムでは、蛇行の調整が
出来なくなってしまったようです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
「今まできちんと動いていたのに、
交換したらダメになった。」
ということが、まれにあるので交換時には
十分に注意する必要があります。
まとめ
ベルトを交換する前までは、
古いベルトだったので、
硬くなったゴムでも蛇行が
調整できていたのかもしれません。
しかし、
滑りが良くなった新しいベルトは、
硬いゴムでは蛇行を戻せなくなって
しまったようです。
お客様の設備不良が原因で
蛇行していたので
施工費とベルト2本分の130万円程度
を支払っていただくことで、お客様にも
メーカーさんにも納得してもらいました。
おかしい動きをするようになったのは、
設備に問題がある可能性があるので、
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
「急いで動かさないと
いけないこともある。」
と思いますが、
一度、じっくり原因を
探ってみてはいかがでしょうか??
早く帰りたい気持ちも分かりますが・・・
ありがとうございました。
