![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
棚板の見積もりを
お願いしたんですが、
想像以上に高いんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そんなに、
難しい加工なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そんなことは
無いと思います。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
図面を見せてもらって
いいですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
手書きですが、
どうぞ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
確かに難しくないですね。
加工精度は必要ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
棚板に使うだけなので、
特に精度は、
必要ありません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
安く加工できますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
今は、
おいくらなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たしか、4万円ぐらい
だったと思います。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
それは高いですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
多分、半分以下で
出来ると思いますよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、お願いしても
いいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
分かりました。
加工進めますね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
加工屋さんに
だまされたんですかね?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そんなことは、
ないと思いますよ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
どんな加工屋さんに
お願いしたんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
いつも金属のブロックを
加工してもらう
加工屋さんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
多分、
だまされたのではなく
加工方法の違い
だと思いますよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
えっ、そうなんですか!
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)

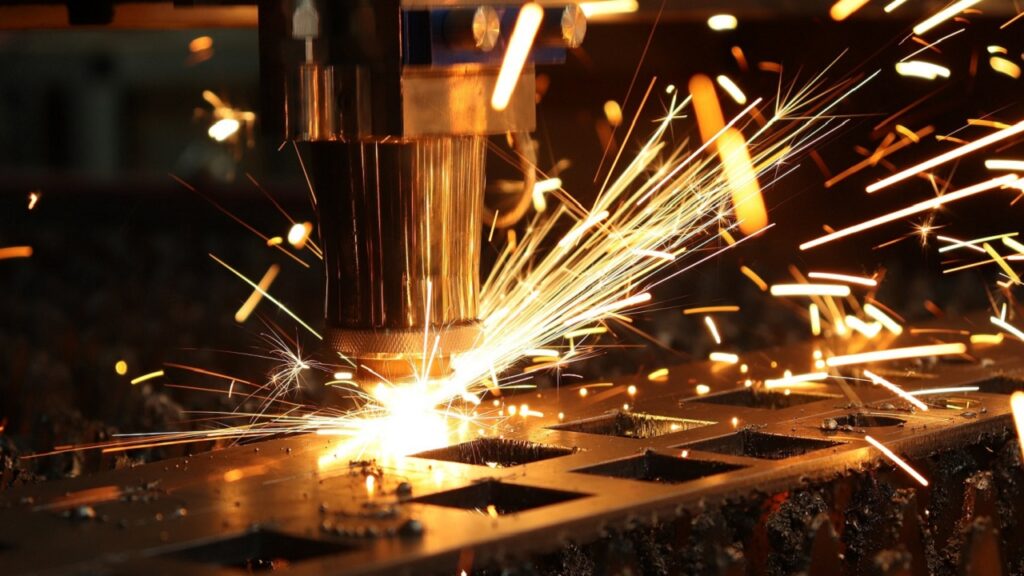

私は、レーザ加工を
考えています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ですが、
加工屋さんは
フライス加工を
想定していたと
思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なぜ、加工方法が
違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
図面が手書きだから
細かい内容が、
伝わらなかったんだと
思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
加工方法について
教えて下さい。
という、やりとりがありました。
今回は、『金属加工』について
簡単にわかりやすく
紹介していきたいと思います。
加工とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、
『加工方法』について
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の分かる範囲での
説明になりますが
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よろしくお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも、『加工』
ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『加工』とは、
材料に外部からエネルギーを与えて
目的の形状にすることです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『加工』とは、材料に
手を加えて、製品を
作ることなんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして、
金属材料を目的の形状に加工する
機械を『金属加工機械』といい、
総務省『日本標準商品分類』の
『中分類32-金属加工機械』で、
細かく分類されています。
金属加工機械
参考:総務省-日本標準商品分類-中標準32
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
数えきれないくらい
種類があって
イヤになりますね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
正直、
何から調べていいか
良く分かりません。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなりますよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
とりあえず、JIS規格で
定義されている、
加工の基本原理
- 成形加工
- 除去加工
- 付加加工
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
の3つに分けて考えると
分かりやすいと思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
3つだと思うと
少しやる気が出ました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
これらの加工の、
違いは何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『成形加工』は、
加工前と加工後で材料の
質量が変化しないのが特徴で
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『除去加工』は、
加工前と加工後で材料の
質量が減るのが特徴で
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『付加加工』は、
加工前と加工後で材料の
質量が増えるのが特徴です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
質量の変化で
分類されて
いるんですね。
-
『加工』とは、材料に外部から
エネルギーを与えて
目的の形状にすること。 -
金属材料を目的の形状に加工する
機械を『金属加工機械』といい、
『中分類32-金属加工機械』で、
細かく分類されている。 -
JIS規格で加工は、成形加工・
除去加工・付加加工と3つの
基本原理に分類されている。 -
『成形加工』は、
加工前と加工後で材料の
質量が変化しない。 -
『除去加工』は、加工前と
加工後で材料の質量が減る。 -
『付加加工』は、加工前と
加工後で材料の質量が増える。
成形加工とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『成形加工』について
詳しく教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『成形加工』は、
JIS規格で
成形加工:原材料の塊に圧力を
かけて目的の形状を付与する。
例 鍛造、曲げ加工、鋳造、射出成型、
セラミックス又は金属のグリーン体
(焼結前の粉末成形体)を媒介する
セラミックス焼結、粉末冶金など。引用:JIS B 9441
付加製造(AM)−用語及び基本的概念
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『成形加工』は、
材料に熱や圧力を加えて
目的の形状に変形させる
加工のことを言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『成形加工』には、
どんな種類が
あるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『成形加工』には、
- 鋳造
- 塑性加工
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『鋳造』とは、どんな
加工方法なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『鋳造』は、
鉄やアルミ合金・銅合金などの
金属材料を、融点よりも高い温度で
熱して液体にした後に、
目的の形をした鋳型に流し込み、
冷やして目的の形状に固める
加工方法のことです。
「鋳造」とは
参考:三井ミーハナイト・メタル株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『鋳造』は、
熱で溶かした金属を、
型に流し込んで成形する
加工方法のことを
言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
次は、『塑性加工』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
分かりました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『塑性加工』は、
JIS規格で
0104 塑性加工
材料の塑性変形を利用して、
各種材料を必要な形状・寸法に
加工する方法。引用: JIS B 0178 耐摩耗工具用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『塑性変形』が
そもそも分かりません。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『塑性変形』は、
JIS規格で
0103 塑性変形
材料に外力を加えた場合の、
材料の大きさ又は形状に
永久変形が残る変形様式。引用: JIS B 0178 耐摩耗工具用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『塑性変形』は、
材料に力を加えた後、
力を取り除いても、
材料が元の形に戻らない
ことを言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そういうことです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『塑性加工』の種類を
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『塑性加工』には、
- 鍛造
- プレス加工
- スピニング
- 転造
- 圧延
- 押出
- 引抜
などの加工方法があります。
-
『成形加工』とは、材料に
熱や圧力を加えて、目的の
形状に変形させる加工の総称。 -
『成形加工』には、鋳造・
塑性加工などの加工方法がある。 -
『鋳造』とは、熱で溶かした
金属を、鋳型に流し込んで
成形する加工方法。 -
『塑性加工』とは、材料の
塑性変形を利用し、必要な形状や
寸法に変形させる加工方法。 -
『塑性変形』とは、材料に力を
加えた後、力を取り除いても、
材料が元の形に戻らないこと。 -
『塑性加工』には、鍛造・
プレス加工・スピニング・転造・
圧延・押出・引抜などがある。
除去加工とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
次は、『除去加工』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『除去加工』は、
JIS規格で、
除去加工:材料を選択的に除去して
目的の形状を取得する。
例 フライス加工、エンドミル加工、
旋削加工、ドリル加工、
放電加工(EDM)など。引用:JIS B 9441
付加製造(AM)−用語及び基本的概念
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『除去加工』は、
不要な部分を除去して
目的の形状に仕上げる
加工のことを言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
不要な部分を除去するので、
材料にムダが出るのが特徴です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
切りくずなどは、
ムダな部分だった
ということですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『除去加工』には、
どんな種類が
あるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『除去加工』には、
- 切削加工
- 研削加工
- 特殊加工
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『切削加工』って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『切削加工』とは、
JIS規格で
00200 切削
切削工具と工作物とを
相対運動させて、工作物の不要な
部分を除去する加工方法。引用:JIS B 0106
工作機械−部品及び工作方法−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
工具を使って、
材料を削る加工を、
『切削加工』
と言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『切削加工』を行う
代表的な加工機械には、
- 旋盤
- ボール盤
- フライス盤
- 歯切り盤
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たまに、
NC旋盤や
NCフライス盤とか
聞きますが、
NCって何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
NC装置とは、
『数値制御装置』を
組込んだ機械のことで、
JIS規格では、
140.5100 数値制御装置
プログラムを解析して、
工作機械を操作するために、
工作物に対する工具経路、
加工に必要な作業の工程などを、
数値と符号で構成し数値情報で
指令する装置。NC装置ともいう。引用:JIS B 0106
工作機械−部品及び工作方法−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『NC装置』とは、
加工プログラムによって
自動で加工を行う機械
のことを言い、
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『汎用機械』とは、
手動で動かす機械のこと
なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
次は、『研削加工』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『研削加工』は、
JIS規格で
05100 研削
といし車を回転運動させて工作物の
不要な部分を除去する方法。引用:JIS B 0106
工作機械−部品及び工作方法−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『研削加工』は、
高速で回転している
砥石を使って材料を削る
加工方法のことを
言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
削るというよりは、
磨くような加工
イメージです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『研削加工』を行う
代表的な加工機械には、
- 円筒研削盤
- 平面研削盤
- 倣い研削盤
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
次は、『特殊加工』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『特殊加工』は、
刃物や工具ではなく、
電気やレーザ・超音波などを
利用して行う加工のことです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どんな時に
使うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『切削加工』や
『研削加工』では、
加工が難しいときに
使用する加工方法です。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『特殊加工』の
代表的な加工機械には、
- 放電加工機
- 電解加工機
- レーザ加工機
- 超音波加工機
などがあります。
-
『除去加工』とは、
不要な部分を除去して目的の
形状に仕上げる加工の総称。 -
『除去加工』には、切削加工・
研削加工・特殊加工などがある。 -
『切削加工』とは、工具を使って
材料を削る加工方法のこと。 -
『切削加工』の代表的な
加工機械には、旋盤・ボール盤・
フライス盤・歯切り盤などがある。 -
『NC装置』とは、
加工プログラムによって
自動で加工を行う機械のこと。 -
『研削加工』とは、高速で
回転している砥石を使って
材料を削る加工方法のこと。 -
『研削加工』の代表的な
加工機械には、円筒研削盤・
平面研削盤・倣い研削盤
などがある。 -
『特殊加工』とは、
刃物や工具ではなく、
電気やレーザ・超音波などを
利用して行う加工のこと。 -
『特殊加工』の代表的な
加工機械には、放電加工機・
電解加工機・レーザ加工機・
超音波加工機などがある。
付加加工とその他加工とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、
『付加加工』について
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『付加加工』は、
JIS規格で
付加加工:材料を連続的に付加して
目的の形状を取得する。
溶接、はんだづけ、接着剤、ねじなどの
物理的、化学的又は機械的結合で
複数の部材を組み立てることで、
加工した部材から、より複雑な
形状の製品を実現できる。引用:JIS B 9441
付加製造(AM)−用語及び基本的概念
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『付加加工』は、
材料に材料を付け加えて、
目的の形状に仕上げる
加工方法のことを
言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『付加加工』には、
どんな種類が
あるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『付加加工』には、
- 溶接
- はんだ付け
- 化学的結合
- 機械的結合
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
化学的結合や
機械的結合って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
化学的結合は、
接着剤などでの
結合のことで
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
機械的結合は、
ねじやリベットなどでの
結合のことです。
![](https://60you1.com/wp-content/uploads/2020/08/tektonhexagon-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/08/hex-wrench2-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2021/09/plain-washer-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2021/12/anchor-bolt-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/12/screw-driver-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ちなみに、
金属加工関連で
『知っておいたほうが
良い。』というのは、
ありますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
うーん。
そうですねぇ。
『 JIS B 0122加工方法記号』
に記載されている、
- 熱処理
- 表面処理
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
とかですかね。
![](https://60you1.com/wp-content/uploads/2021/08/quenching-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2021/10/baking-paint-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/08/vehicle-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2021/01/alumite-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/11/handle-chrom-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/10/burnner-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/10/carbon-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/09/fluorine-ptfe-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ありがとうございます。
-
『付加加工』とは、材料に
材料を付け加えて、目的の
形状に仕上げる加工の総称。 -
『付加加工』には、溶接・
はんだ付け・化学的結合・
機械的結合などがある。 -
化学的結合とは、接着剤など
での結合を指し、
機械的結合は、ねじや
リベットなどでの結合を指す。 -
『 JIS B 0122加工方法記号』
に記載されている、熱処理・
表面処理も知っておくと便利。
まとめ
加工とは、材料に外部からエネルギーを
与えて目的の形状に仕上げることです。
加工の種類を知ることで、
価格を下げることが出来たり、
納期の短縮につながる可能性があります。
一度、調達している加工品の
加工方法を確認してみては
いかがでしょうか?
ありがとうございました。
