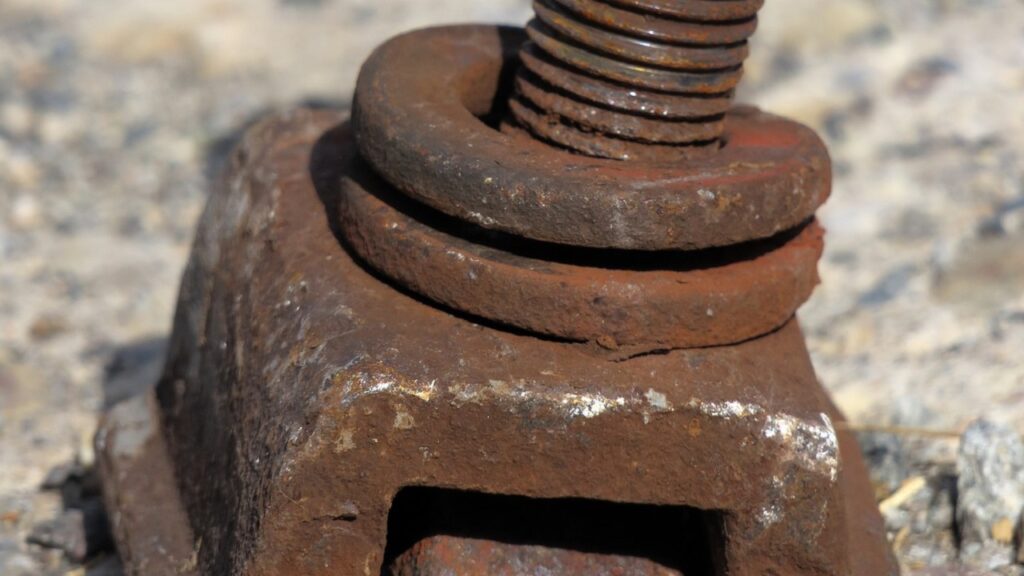

何気にワッシャーを
横から見ていたんですが、
角がある面と無い面が
あるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ありますね。
丸みがある面が表
角があって多少バリが
ある面が裏
と言われています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
取付ける向きって
決まっているんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
特に向きが決まっている
と言う訳ではありません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
決まってないんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、広い面積で
押さえたほうが、ボルトの
締め付けによる陥没や
陥没によるゆるみ等の
リスクが低くなります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、角がある方を
素材側に向けたほうが
良いということですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
実は、そうとも言えなくて
角がある面のバリによって
素材をキズつけてしまう
というデメリットもあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど・・・。
そういうことも
ありえるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なので、メーカーさんは、
塗装剥がれやキズを
嫌がって、丸みがある面を
素材側にしているところが
多いと聞きます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どちらが正しいという
訳ではないんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
それぞれの会社さんの
考え方によります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど・・・。
ワッシャーのこと、
何にも知らなかったです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
当たり前のように
ついてますからね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
何も考えずに
使っている人は、意外と
多いのかも知れません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ワッシャーについて、
教えてもらっても
いいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の知っている
範囲でよければ
いいですよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
お願いします。
という、やりとりがありました。
今回は、座金・ワッシャーについて
簡単にわかりやすく
紹介していきたいと思います。
座金・ワッシャーの種類と違い
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ところで、ワッシャーは
どういうときに
使っていますか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
特に何も考えずに
今までついていたので
そのままつけています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なるほど・・・。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
しかも、紛失した場合は、
ワッシャーをつけずに
ボルトだけで固定する
時もあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ただ、ワッシャーを
つけなくても問題に
なった事はありません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも、ワッシャーって
何のためにつけるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ワッシャーは、
座金とも呼ばれており
JIS B 0101にて座金は、
小ねじ、ボルト、ナットなどの座面と
締付け部との間に入れる部品。
形状、機能、用途などによって
色々な種類がある。
引用:JISB0101:2013 ねじ用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
座面って何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
座面とは、
ねじやナットを締めつける時に
直接、力を受ける面のことを
いいます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ねじであれば頭の裏側、
ナットであれば、
締付け部材側が接触する面
ということですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
座金のことを英語で、
ワッシャーと言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
ワッシャーと座金は
同じ意味なんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
また、座金には
色々な種類があり
- 平座金
- ばね座金
- 歯付き座金
- 舌付き座金
- 爪付き座金
等があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ワッシャーにも、
たくさん種類が
あるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
平座金は、
一般的にワッシャーと言われている
平板状の座金のことを言います。
外形は、丸・片面取りした丸・
四角などがあり、特に四角形のものは
『角座金』と言われています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ワッシャーって
丸だけではないんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ちなみに、
ばね座金は、
スプリングワッシャーとも
言われており、コイル状の
座金のことを言います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
スプリングワッシャーは
知っています。
ばね座金とも言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他にも
ばね座金には、
- 皿状の、ばね作用を持つ座金
『皿ばね座金』 - ばね座金を波形に曲げた
『波形ばね座金』
等があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
へー。
そうなんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
歯付きや舌付き
爪付きってどんな座金
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
歯付き座金は、
内側・外側に等間隔に歯が付いた
座金のことを言い、歯の
ばね作用と食い込みによって
回り止めの役割をします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
舌付き座金は、
丸い座金の一部から、突き出た
舌のような部分を折り曲げて
ナットに巻き付けて
回り止めとして使用します。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
爪付き座金は、
爪状の突起物を折り曲げて
回り止めとする座金のことを
言います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
色んな種類の座金が
あるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
目的に合わせて
選んで下さい。
-
ワッシャーは、座金とも
呼ばれている。 -
座金は、JIS B 0101にて
『小ねじ、ボルト、ナットなどの
座面と締付け部との間に入れる
部品。』と定義されている。 -
座面とは、ねじやナットを
締めつける時に直接、
力を受ける面のことを指す。 -
座金には、平座金・ばね座金・
歯付き座金・舌付き座金・
爪付き座金等がある。 -
平座金は、平板状の座金のことを
言い、丸以外にも『角座金』と
言われる四角形のものがある。 -
ばね座金は、スプリングワッシャー
とも言われており、
コイル状の座金のことを言う。 -
歯付き座金は、内側・外側に
等間隔に歯が付いた
座金のことを言う。 -
舌付き座金は、丸い座金の
一部から、舌のような部分が
突き出た座金のことを言う。 -
爪付き座金は、爪のような部分が
突き出た座金のことを言う。
平座金の役割と種類
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
平座金の役割って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
平座金の役割には、
- 部材へのめり込み防止
- 損傷防止
等があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
確かに、ねじだけで
締めつけた時、
部材にめり込んだ
ことがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なぜ、めり込んで
しまうんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
それは、
ねじを締めた時
座面が小さいと座面の面圧が
大きくなるので、面圧に負けて
座面がめり込んでしまうんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
めり込んでしまうと、
ゆるみの原因になってしまうので
面圧を小さくしてめり込みを
防止する必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
座金を入れると、
座面が大きくなるので、
面圧が分散されて
座面の陥没を
防いでくれるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
なので、
長穴やねじ穴が大きいと
座面の接触面積が小さくなるので、
平座金が有効に働いてくれます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど・・・。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そういえば、
平座金って色んな
サイズがありますよね?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
平座金は、一般的に
旧JISと新JISの規格品があります。
しかもそれぞれに、
- みがき丸
- 小型丸
があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どの規格が一番多く
使われているんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
現在、流通しているサイズは、
旧JISの『みがき丸』が
多いみたいですが、
今後は、新JISが増えてくると
思います。
参考:平座金(ワッシャー)
宇都宮螺子株式会社
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
とはいえ、
よほどのことが無い限り
新JIS・旧JISを使い分ける
事はないと思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なぜですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
旧JISと新JISの寸法の
違いが微妙だからです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
気にならない程度
ということですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ところで、
樹脂やゴムなど
金属以外のワッシャーを
見かけますが
あれはなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
樹脂やゴムは、
電気絶縁や気密性の向上を目的に
使用されます。
また、樹脂やゴム以外にも
アルミ・銅などの柔らかい金属を
使って気密性を高めたりもします。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
用途に合った
ワッシャーを選定する
必要があるんですね。
![](https://60you1.com/wp-content/uploads/2021/01/alumi-cans-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2021/01/brass-valve-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/09/fluorine-ptfe-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/08/mc-naylon-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/09/pom-pom-160x90.jpg)
-
平座金の役割には、
部材へのめり込み防止・
損傷防止等がある。 -
ねじを締めた時に
座面が小さいと座面の面圧が
大きいので、面圧に負けて
座面がめり込んでしまう。 -
ねじがめり込んでしまうと、
ゆるみの原因になるので
面圧を小さくしてめり込みを
防止する必要がある。 -
長穴やねじ穴が大きい場合など
座面の接触面積が小さくなるので
平座金が有効になる。 -
樹脂やゴムの平座金は、
電気絶縁や気密性の向上を
目的に使用される。 -
アルミ・銅などの柔らかい金属を
使って気密性を高めたりもする。
ばね座金・スプリングワッシャーの役割
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
スプリングワッシャーの
役割を教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
スプリングワッシャーは、
ばね座金とも呼ばれており
- ゆるみ止め
- 脱落防止
を目的として使用されます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なぜ、ゆるみ止めに
なるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ばね座金を
座面と締め付ける部材の間に
挟み込むことで、
ばねの力を利用してねじを
ゆるみにくくします。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただし、
ばね座金のみで締め付けると
部材を傷つけるので
平座金と併用して使用される
ことが多いです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
その形で締め付けられて
いるのをよく見ます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただし、ゆるみ防止が
目的なので
頻繁に組立・分解を繰り返す部分には
あまり向いていません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
言われてみると、確かに、
意味ないですもんね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そういえば、以前、
スプリングワッシャーに
ゆるみ止めの効果がない
と聞いたことがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
本当は、どうなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
たしかに、
そういう話もありますね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、私は
全くばね座金が不要だとは思いません。
ただし、使用する条件によっては
全く意味がないとも思っています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どういうことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
たとえば、
振動や変動荷重・曲げ・温度変化
といった、過酷な条件下では
ねじは、ゆるみやすくなります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
確かに、振動でナットが
ゆるんだことがあります!
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なので、
ばね座金をつければ、
『どの条件でも絶対にゆるまない』
というわけではないので、
注意が必要です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
定期的にねじが
ゆるんでいないか
チェックする必要が
ありますね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうですね。
『ねじはゆるむもの。』
だと思って下さい。
第4話 座金の役割って何?
参考:鍋屋バイテック会社
-
スプリングワッシャーは、
ばね座金とも呼ばれていて
ゆるみ止め・脱落防止を
目的として使用される。 -
ばね座金を座面と締め付ける
部材の間に挟み込むことで、
ばねの力を利用してねじを
ゆるみにくくする。 -
ばね座金は、頻繁に
組立・分解を繰り返す部分には
あまり向いていない。 -
振動や変動荷重・曲げ・温度変化
といった、過酷な条件下では
ねじは、ゆるみやすくなる。 -
ばね座金をつければ、
『絶対にゆるまない』
ということではない。
ゆるみ止めの方法とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
定期的にゆるみがないか
チェックするとして
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どうしても、ゆるんで
ほしくない場所には、
どうすればいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
座金以外の
ゆるみ止めに、
- ゆるみ止めナット
- ダブルナット
- 接着剤
- ウェッジロックワッシャー
等があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ゆるみ止めナット
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ゆるみ止めナットは、
ばね作用や摩擦・偏芯などを利用して
緩みを防ぐナットです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
使用する素材によっては
高温で使用できないなど
注意が必要です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、ダブルナットとは
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ダブルナットは、
2つのナットを使い、
ナットとナットの接触面に摩擦力を
発生させることで、回転しにくくなり
ゆるみを防ぎます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただし、作業者の技術や
知識が必要です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
間違った使い方だと
意味がないんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、接着剤について
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
接着剤と言っても
ねじゆるみ止め用接着剤のことで
ねじ山に接着剤を塗布し
締めるだけです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただし、
様々な特性をもった
接着剤があるので
用途に合わせて
選定する必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
最後に、
ウェッジロックワッシャー
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ウェッジロックワッシャーは、
2枚1組のワッシャーで構成されていて
ギザギザの面同士を向かい合わせに
使用することで、物理的にゆるまなく
するものです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
聞いたことあります。
結構、初期費用が
高くなるんですよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
正直、
ゆるみ止めに
決まった方法や使い分けは、
ありません。
使用用途・使用場所・価格などから
総合的に判断する必要があります。
なぜボルトは緩むのか
参考:株式会社ノルトロックジャパン
-
座金以外のゆるみ止めに、
ゆるみ止めナット・
ダブルナット・接着剤・
ウェッジロックワッシャー
等がある。 -
ゆるみ止めナットは、
ばね作用や摩擦・偏芯などを
利用して緩みを防ぐナット。 -
ダブルナットは、2つのナットを
使い、ナットとナットの接触面に
摩擦力を発生させることで、
回転しにくくなり、ゆるみを防ぐ。 -
ねじゆるみ止め用接着剤は、
ねじ山に接着剤を塗布し
ねじを締める。 -
ウェッジロックワッシャーは、
2枚1組で構成されており、
ギザギザの面同士を
向かい合わせに使用し、
物理的にゆるまなくする。 -
ゆるみ止めに決まった方法や
使い分けはなく、使用用途・
使用場所・価格などから
総合的に判断する。
まとめ
平座金やばね座金は、
小ねじ・ボルト・ナットなどの
座面と締付け部の間にやみくもに
挟めばいいというものではありません。
座面が小さい、ゆるみ止めをしたいなど、
使用用途に合わせた方法を
選んで下さい。
ありがとうございました。
