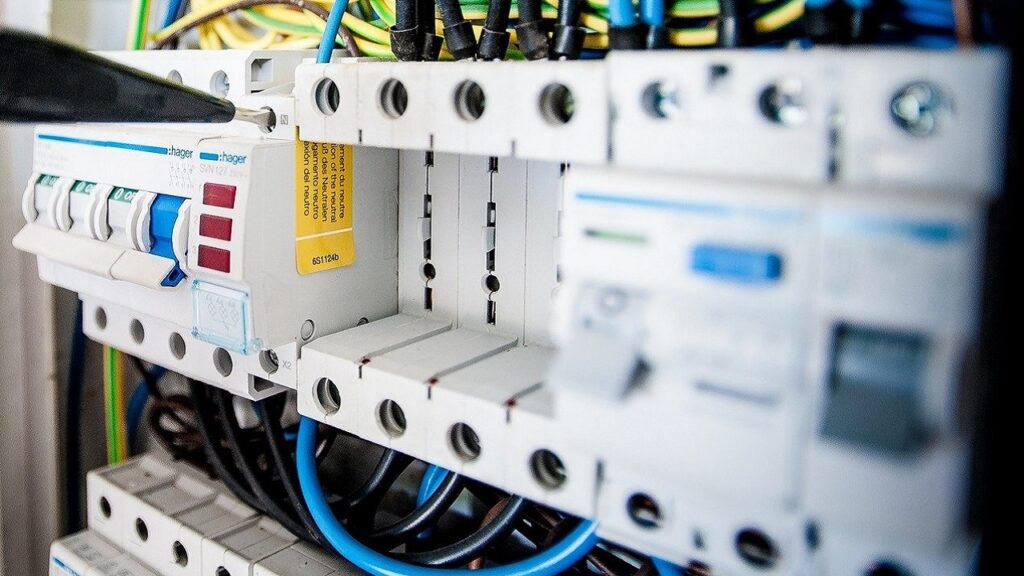

設備が
『漏電している。』
と電気保安協会から
連絡がありました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
どの設備ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
このヒーターを使った
設備です。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
原因は、
分かっているんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
分かっていません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
漏電の原因を
調査して下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
分かりました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
では、ちょっと
調べてみますね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どうですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
漏電の原因は、
ヒーターの
絶縁不良ですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
すぐ、直りますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ヒーターを交換すれば
大丈夫ですよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ありがとうございます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
漏電は、
非常に危険なので
注意して下さい。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
分かりました。
という、やりとりがありました。
今回は、『漏電』について
簡単にわかりやすく
紹介していきたいと思います。
漏電とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも、『漏電』
ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の分かる範囲での
説明になりますが
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よろしくお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『漏電』は、
電流が目的の電気回路以外に
漏れることを言います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
外部に電流が
漏れるから『漏電』
なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なぜ、『漏電』が
発生するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
通常、電気配線や
電気機器類には、
ビニールやゴムなどの絶縁体が
被覆されているので、電流が
外に漏れることはありません。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ところが、
水など電気を通す物質の付着や
絶縁体の劣化・破損などが原因で
目的の電気回路から
電流が漏れ出してしまい
『漏電』が発生します。
職場のあんぜんサイト:漏電
参考:厚生労働省
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
この漏れ出した電流は、
- 地絡電流
- 漏えい電流
に分類されます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
何が違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
地絡電流は、
2.1.1 地絡電流
(earth fault current)
絶縁不良によって大地に流れる電流。
引用:JIS C 8201-2-2
低圧開閉装置及び制御装置−
第2-2部:漏電遮断器
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されており、
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
漏えい電流は、
2.1.2 漏えい電流
(earth leakage current)
絶縁不良がない場合に、設備の
充電部から大地に流れる電流。
引用:JIS C 8201-2-2
低圧開閉装置及び制御装置−
第2-2部:漏電遮断器
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と言っても、一般的に、
地絡電流と漏えい電流は
一緒にされることが
多いです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
漏電とは、大地に
流れる電流のことを
言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
電気の事故で聞く
『ショート』とは
違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『ショート』は、『短絡』
とも呼ばれており、
JIS規格で
2.1.5 短絡(short circuit)
電位差が等しくなる又は
ゼロに近くなる複数の導電部間の
偶発的又は意図的な導電経路。
(IEV 151-12-04)
引用:JIS C 8201-1
低圧開閉装置及び制御装置−第1部:通則
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どういうことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
簡単に説明すると、
電気が設備を経由せずに、
電線から電線へ大きな電流が
直接流れることを言います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
地絡となにが
違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
地絡と短絡の違いは、
電線同士がつながることを
『短絡』と言い、電線と大地が
つながることを『地絡』
と言います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
大地への短絡だから
地絡と言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
漏電については、
なんとなく
理解できました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ちなみに、『漏電』すると
なにが問題なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『漏電』は、
- 感電
- 発火
などの原因になるので
非常に危険なんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それは、危険ですね。
-
『漏電』とは、電流が目的の
電気回路以外に漏れること。 -
通常、絶縁体で被覆されてるので
電流は漏れないが、電気を通す
物質の付着や絶縁体の絶縁不良が
原因で電流が漏れる。 -
漏れ出した電流は、地絡電流と
漏えい電流に分類される。 -
『短絡』とは、電気が設備を
経由せずに、電線から電線へ
大きな電流が直接流れること。 -
電線同士がつながることを
『短絡』と言い、電線と大地が
つながることを『地絡』と言う。 -
『漏電』は、感電・発火などの
原因になり非常に危険。
感電の危険性とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
正直、『感電』って
あまり、よく分かって
いないんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『感電』って
ビリッとくるだけじゃ
ないんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『感電』は、
電流の大きさや場所によって
感じ方は違いますが、最悪の場合
死に至るので非常に危険なんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『感電』って、かなり
危険だったんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『感電』について
詳しく教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず『感電』は、
JIS規格で
3.1 感電 (electric shock)
人又は動物の体を通過する電流が
引き起こす生理学的影響。
[IEV 195-01-04]
引用:JIS C 0365
感電保護−設備及び機器の共通事項
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『感電』って、
体の中に電流が流れる事
なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
体の中にどれくらいの、
電流が流れると
危険なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
人体に流れる電流の
危険性判定は、
『ケッペンの実験』が有名で、
『50mA・S』が人体の
安全限界と言われています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どういうことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
具体的には、
『人体の通過電流(mA)×
通過時間(S)=一定』という考えで、
50mAなら1秒以内、100mAなら
0.5秒以内に電流を遮断すれば、
心室細動や死亡の恐れはない。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と言われています。
人体への通過電流値と影響 | |
電流値 | 人体への影響 |
0.5mA~1mA | ・最小感知電流で、「ピリッと」感じる。 ・人体に危険性はない |
5mA | ・人体に悪影響を及ぼさない 最大の許容電流値。 ・相応の痛みを感じる。 |
10~20mA | ・持続して筋肉の収縮が起こり、 握った電線を離すことができなくなる。 ・不随意電流といわれ、離脱の限界。 |
50mA | ・疲労、痛み、気絶、 人体構造損傷の可能性。 ・心臓の律動異常の発生、 呼吸器系等への影響が出る。 ・心室細動電流の発生ともいわれ、 心肺停止の可能性がある。 |
100mA | ・心室細動の発生、心肺停止、極めて危険。 |
職場の安全サイト:感電
参考:厚生労働省
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
50mAって0.05Aって
ことですよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
50mAって
どれぐらいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
100V用40Wの電球で
400mA流れています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
えっ!
そうなんですか!
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ちなみに、
ヨーロッパでは、『50mA・S』に
安全率を見込んだ、『30mA・S』
を運用したところ、効果があり
日本でも『30mA・S』を基準と
するようになりました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただし、
皮膚の乾燥や接触時の力・
印加電圧によっても
違うので注意して下さい。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
分かりました。
-
『感電』は、電流の大きさや
場所によって感じ方は違うが、
最悪の場合、死に至る。 -
人体に流れる電流の危険性判定は、
『ケッペンの実験』が有名で、
『50mA・S』が人体の
安全限界と言われている。 -
50mAなら1秒以内、100mAなら
0.5秒以内に電流を遮断すれば、
心室細動や死亡の恐れはない。 -
ヨーロッパで、『50mA・S』に
安全率を見込んだ、『30mA・S』
を運用したら、効果があったので
日本でも基準とするようになった。 -
皮膚の乾燥や接触時の力・
印加電圧によっても
違うので注意が必要。
漏電による火災とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ところで
なぜ、漏電すると
発火するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
漏電による
火災の原因には、
- 絶縁劣化
- 接触不良
- トラッキング
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
詳しく教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
分かりました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『絶縁劣化』すると、
なぜ発火するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
絶縁が劣化すると、
建物の鉄網やトタンといった
金属類など、正常な回路以外に
電流が漏れ出て『ジュール熱』
を発生させるからです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『ジュール熱』って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『ジュール熱』は、
JIS規格で
3-1-11 ジュール熱
物体に電流が流れるときに、
その抵抗によって発生する熱。
発生する熱量は、電流の2乗、
及び物体の抵抗に比例し
これをジュールの法則という。
引用:JIS C 5600 電子技術基本用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
電気抵抗が大きい物体に
電流が流れると
より発熱するんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
漏電すると、
今まで電気が流れていない場所に
急に電気が流れるため、
電気抵抗の大きい場所が発熱し、
火災の原因になります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
発熱して、周りの
燃えやすいものに
着火するんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『接触不良』も同様で、
接触面の腐食・端子部のゆるみ
などの接触不良が原因で、
電気の通りが悪くなってしまい、
結果、電気抵抗が増大し発熱します。
4.接触不良による電気火災
参考:総務省消防庁-
防災・危機管理eカレッジ
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
配線や端子台が
焦げているのは、
そういうこと
だったんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『トラッキング』について
教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『トラッキング』は、
JIS規格で
3.1 トラッキング (tracking)
固体絶縁材料の表面、内部又は
その両方に発生する、電界と
電解質汚染との複合作用によって、
導電路が次第に形成されること。
引用:JIS C 2134
固体絶縁材料の保証及び
比較トラッキング指数の 測定方法
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どういうことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず、
コンセントと電源プラグの
スキマに大量のホコリがたまると
汚れや空気中の水分が原因で
電流が漏れるようになります。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして、そのまま
放置しておくと、
電源プラグの樹脂が加熱され、
炭化し『トラック』と呼ばれる
導電路ができるので、ジュール熱や
火花放電を繰り返すようになり、
炭化が進行し火災につながります。
2.トラッキング現象による火災
参考:総務省消防庁-
防災・危機管理eカレッジ
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
トラックが出来るから
『トラッキング』
なんですね。
-
漏電による火災の原因には、
絶縁劣化・接触不良・
トラッキングなどがある。 -
絶縁が劣化すると、
建物の金属類など、正常な
回路以外に電流が漏れ出て
『ジュール熱』を発生させる。 -
電気が流れていなかった場所に
急に電気が流れると、
電気抵抗の大きい場所が
発熱するので火災の原因になる。 -
接触面の腐食・端子部のゆるみ
などの接触不良が原因で、
電気抵抗が増大し発熱する。 -
コンセントと電源プラグの
スキマに大量のホコリがたまると
汚れや空気中の水分が原因で
電流が漏れるようになる。 -
電源プラグが炭化すると、
トラックができ、ジュール熱や
火花放電を繰り返すようになり
火災につながる。
漏電対策の方法とは?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
漏電が危険なことは
分かりました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
漏電対策には、
どのような方法が
あるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
漏電対策の
有効な方法に、
- 接地(アース)
- 漏電遮断器
などがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『接地』って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『接地』とは、
アース線(接地線)で電気機器と
大地を接続することを言います。
アース(接地)
参考:一般財団法人九州電気保安協会
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『接地』すると
どうなるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『接地』しておくと、
漏電した時、大部分の電流が人体より
電気抵抗の小さいアース線を通って
大地に流れるため、人体への影響を
軽減してくれます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
冷蔵庫やエアコンの
『アース線』に、
そんな役割が
あったんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他にも『接地』には、
『漏電遮断器などを
確実に動作させる。』
という目的があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『接地』していないと
『漏電遮断器』は、確実に
動作しないんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『漏電遮断器』は、
回路内の配線や機器などの
わずかな漏電を検出して、
電源を切って感電を防ぐ
役割があります。
3523 漏電遮断器
ろうでんしゃだんき
交流低圧電路の地絡及び
感電保護用で、電流動作形の遮断器。
地絡保護のほか過負荷、
短絡保護併用形もある。
引用:JIS Z 9212
エネルギー管理用語(その2)
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どうやって、漏電を
検出するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
基本的に、正常な
回路の状態だと
機器に送られる電流値と帰りの
電流値は、同じ値になりますが、
漏電が発生すると行きと帰りの
電流値に差が出てしまいます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
漏れた電流が、
アース線に流れるので
帰りの電流が、
少なくなるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして、
この電流値の差を素早く検出し、
電源を切って感電を防いでくれます。
ブレーカーの操作方法
参考:沖縄電力株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
アース線がないと、
『漏電遮断器』が
確実に漏電を検出
できないんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
『漏電遮断器』とアースは
セットで取り付ける
必要がありますね。
-
漏電対策の有効な方法に、
接地(アース)・漏電遮断器
などがある。 -
『接地』とは、アース線で
電気機器と大地を接続すること。 -
『接地』すると、漏電した時、
大部分の電流がアース線を
通って大地に流れるため、
人体への影響が軽減される。 -
『接地』には、漏電遮断器を
確実に動作させる目的がある。 -
漏電が発生すると行きと帰りの
電流値に差が出る。 -
『漏電遮断器』は電流値の差を
素早く検出し、電源を切って
感電を防いでくれる。
まとめ
漏電は、配線や機器から電流が漏れて
大地に流れ出ることを言い、
感電や火災の原因になります。
配線や機器を定期的に点検したり、
適切な漏電対策機器を使用することで
漏電による事故を防ぐことが出来ます。
どのような機器がついているか、
破損している箇所はないかなど
一度、調査や点検をしてみては
いかがでしょうか?
ありがとうございました。
