![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
排気ファンから
異音が聞こえます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
Vベルトが緩んでる
のかもしれません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
最近交換した
ばかりですけど・・・。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
とりあえず、
一度確認してみますね。
確認中
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
やはり、
Vベルトが緩んでました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
本当ですか!!
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
新しいVベルトは、
交換して運転させると
初期伸びを起こすので
張りなおす必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そうなんですね!
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ちなみに、テンションは
どのようにかけてますか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
感覚でかけています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
感覚ですか・・・。
感覚で調整すると
人によってテンションが
ばらつく場合があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
いい方法ありますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
色んなメーカーから
テンションメーターが
販売されてます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
テンションを数値化して
共有するといいですよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それはいいかも
しれませんね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
紹介してもらって
いいですか?
というやりとりがありました。
今回は、Vベルトに使用する
テンションメーターを
紹介していきたいと思います。
テンション(張力)の重要性!
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
Vベルトのテンションの
重要性を教えてください。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
簡単に、Vベルトの
説明からしていきます。

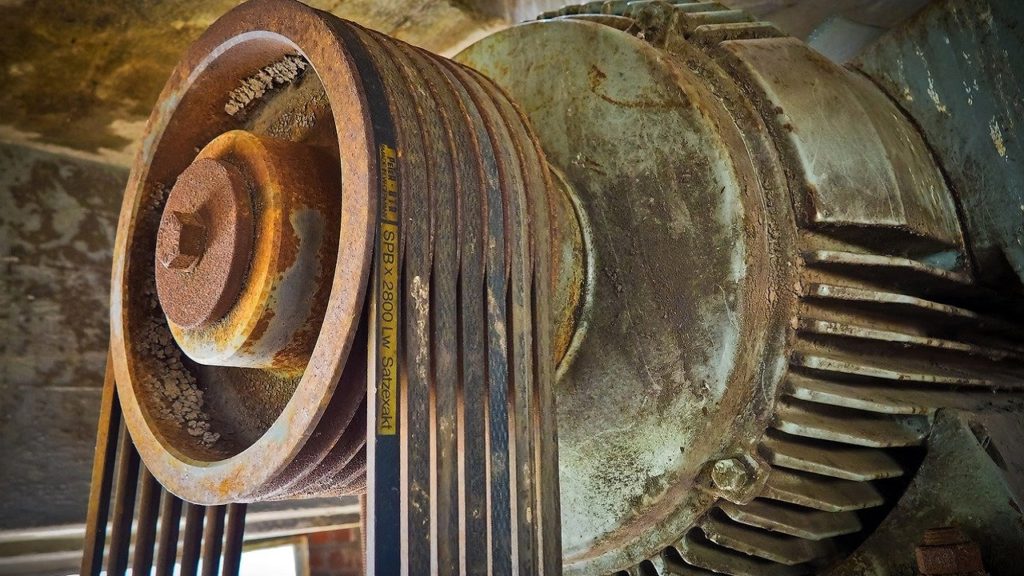

Vベルトは、
- 交換が簡単
- 安価
- JIS規格で標準化されており
互換性がある
といった特徴があり、
広く使用されています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
Vベルトは、断面形状が
台形になっている
摩擦伝動ベルトです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
摩擦伝動ベルトって
何ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
摩擦伝動ベルトとは
摩擦力で動力を
伝達するベルトです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他に、丸ベルト・
平ベルトなどがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
摩擦力を使って
動力を伝える
ベルトなんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
しかも、
過負荷がかかったとき
スリップして機械を
保護してくれます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
機械を保護するために、
少し緩めに張ったほうが
良いんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ベルトの張りがゆるいと
運転中もスリップして
十分な性能が発揮できません。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
異音や振動の原因にもなります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
きつめに張ったほうが
良いということですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
きつく張りすぎると
ベアリング寿命の低下の
原因になるので
張りすぎにも注意が必要です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど・・・。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
だから、
適切なテンションを
かける事が大事なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そういうことです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
摩擦力を維持するためには
適切なテンションを
かける必要があります。
-
Vベルトは、摩擦力で動力を
伝達する、摩擦伝動ベルト。 -
張りが緩いとスリップして
十分な性能が発揮できない。 -
張りすぎるとベアリングの
寿命低下につながる。 -
摩擦を維持するために
適切なテンションが必要。
テンションメーターの種類
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
テンションメーターには、
どんな種類がありますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
アナログ式とデジタル式の
テンションメーター
があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どんなメーカーが
出しているんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
アナログ式は、
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
デジタル式は、
どんなものですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
デジタル式は、
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
接触式の
TENSION MASTER®
(テンション・マスター)
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
非接触式の
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
等があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たしか、椿本チエインさんや
ゲイツ・ユニッタさんは
Vベルトを出してないですよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、メーカーさんに
以前、確認したところ
![](https://60you1.com/wp-content/uploads/2020/08/piyo2.jpg)
Vベルトも測定可能です。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と言われました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
測定可能なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
Vベルトメーカーさんの方が
計算用アプリがあり便利です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
三ツ星ベルトさんか
バンドー化学さんのものを
使用したほうが良い
ということですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ちなみに私の好みは
テンションマスター
VA-010です。
-
テンションメーターには
アナログ式とデジタル式がある。 -
デジタル式には、
接触式と非接触式がある。 -
Vベルトメーカーさんのほうが
アプリなどもあり便利。 -
個人的には、
テンションマスターがおすすめ。
テンションマスターがおすすめの理由
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
テンションマスターが
おすすめの理由を
教えてください。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
テンションマスターが
おすすめなのは、
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
接触型・加速度センサー方式
だからです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
他のメーカーさんは
違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他のメーカーさんは、
非接触型・音波方式です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
非接触のほうが
よくないですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
接触型・加速度センサー方式は
何が良いんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
音波方式は、騒音に反応して
数値のばらつきが
大きく出ることがあります。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
対して、加速度センサー方式は、
騒音がひどいところや
低周波でも測定が出来ます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど・・・・・。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、接触式にも弱点があり
接着シートが必要になります。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そのため、
よごれがひどいところでは
汚れをふき取る必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
また、粘着が弱くなったら
粘着テープを交換する
必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
粘着シートは
特殊なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
市販の両面テープでも
問題ないです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それでは、
テンションマスターの
使い方を教えてください。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
使い方は、
- センサーに粘着シートをつける。
- センサーをVベルトに貼り付ける。
- POWERボタンを押す。
- MEASUREボタンを押す。
- ベルトをはじく。
- 振動数が表示される。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
です。
出典:TENSION MASTER-
テンション・マスター-
バンドー化学株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
簡単ですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
振動数が表示されたら
どうすればいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
専用のスマートフォン
アプリを使って
計測した振動数から
ベルトの張力を算出します。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
その後、その数値になるまで
テンションを調整します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
アプリ入れないと
使えないんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
WEBでも算出できるので
アプリを入れられない場合でも
使用可能です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
毎回調べるのは面倒です。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
最初だけ調べて、
後は数値で管理して
調整していけば楽ですよ。
-
騒音がひどいところや
低周波でも測定が出来る。 -
操作が簡単。MEASUREボタンを
押してベルトをはじくだけ。 -
専用のスマートフォンアプリで
張力が算出できる。 -
アプリが使えない場合は、
WEBでも算出できる。
Vベルトの注意点と保管
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
Vベルトのテンションを
調整するときに
注意する点はありますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
Vベルトは、
機器の運転開始直後、
伸びます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
Vベルトが伸びると
大きく張力が低下するので、
張りなおす必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どのくらいの時間で
張りなおせばいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
24時間以内に
張りなおしたほうが
良いです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そんなに早く張りなおす
必要があるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、その後は、
伸びが緩やかになります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
1ヶ月に1回程度の
張りなおしで
問題ないですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
もっと長くても良いです。
数か月に1回程度で
問題ないと思います。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
逆に、1ヶ月に1度
張りなおす必要があるなら
何らかの異常があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
正しく使うと
どれぐらい持ちますか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
条件・状況によりますが
24時間稼働で1年はもつ
と言われています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
分かりました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ちなみに、
どのような場所で
保管すると良いですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
保管場所で
避けたほうが良いのは
- 高温場所を避ける。
- 直射日光に当てない。
- 油・蒸気の雰囲気を避ける。
- 乾燥を避ける。
- 雨風を避ける。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
などです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
また、
5年以上経過したVベルトは
使用しないでください。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ゴムが劣化するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
保管方法はどうですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
壁に掛けるなどして
保管してください。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
分かりました。
-
最初、Vベルトは伸びやすいので
張りなおす必要がある。 -
伸びたVベルトを張りなおしたら、
伸びが緩やかになる。 -
保管場所は、
直射日光が当たらない
湿度が低い場所がおすすめ。 -
5年以上経過したベルトは
使用しないほうが良い。 -
壁に掛けるなどして
保管する方法が良い。
まとめ
Vベルトは、摩擦力を使って
伝動させるベルトです。
張りが弱いとスリップしてしまい
十分な性能が発揮できず
異音・振動の原因にもなります。
逆に、強く張りすぎても
ベアリング寿命の低下に
つながります。
テンションメーターを利用するなどして
適切なテンションで使用してください。
ありがとうございました。
