お客様の乾燥炉についている、
循環ファンを回すVベルトが切れた――。
連絡を受け、現場へ急行しました。

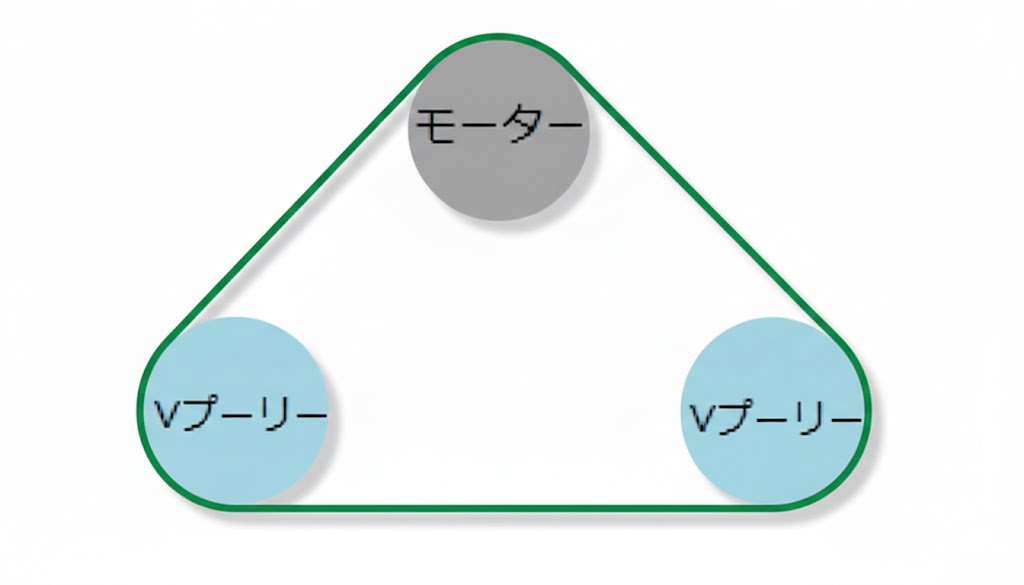

状況を確認すると、0.2kWの
小型モーターから、ベルトを介して
2箇所のファンを駆動する仕組み。
しかし、ここで大きな問題が発覚します。

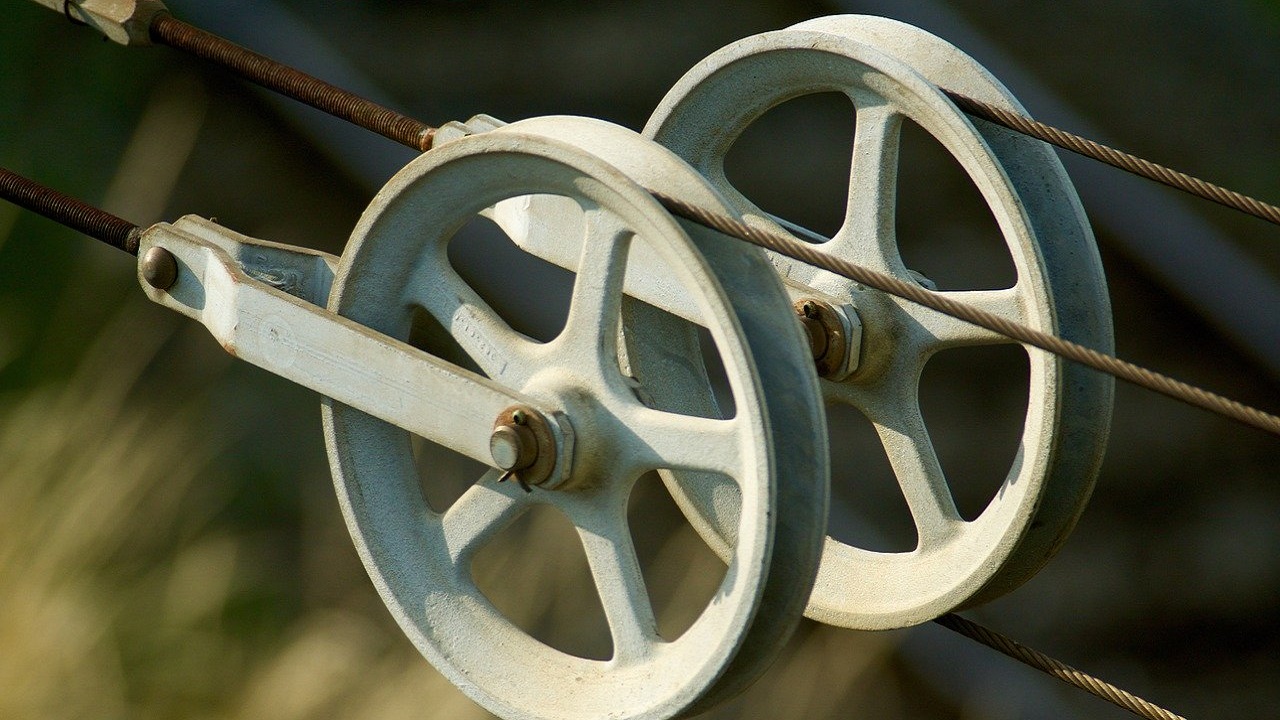

Vベルト交換のために、周辺の全分解が必要な構造。
Vベルトを新品に交換するには、
Vプーリーの固定金具はおろか、
モーターを一度外さなければなりません。
これ、まともに
交換しようと思ったら
機械をかなり
分解することになって、
相当な時間が
かかりますよ……。
機械を止める時間は
1分も止めたくない！
それに、次からは自分たちで
パッと交換できるように
してほしいんだ。
無理難題にも聞こえますが、
これが現場の本音です。
機械分解はもう不要！
現場でつなぐVベルト
最短復旧の選択肢
「ベルト1本のために、
ここまでバラすのか……」
そんな現場の絶望は、もう不要。
狭い隙間もこれ1本。
『中空ウレタンコード』で実現する、
分解いらずの爆速メンテナンス術を
公開します。
そもそも、Vベルトって何？｜動力伝達のスタンダードを再確認
Vベルトは、機械駆動において
最もポピュラーな「摩擦駆動ベルト」
の代表格です。
自動車のファンベルトから工場の
搬送ラインまで、あらゆる場所で
動力を伝え続けています。
なぜVベルトがこれほど普及しているのか？
その秘密は独自の『形状』にあります。
逆台形（V形）の断面を持つ
ベルトを、専用の「Vプーリー」に
噛み合わせる仕組みです。

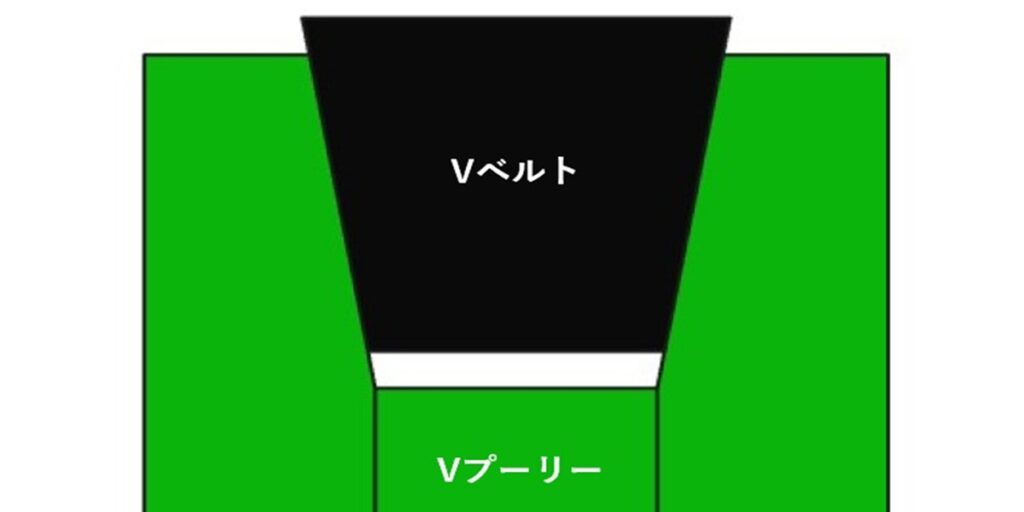

最大の特徴は、底面ではなく
「V溝の側面」で接触すること。
このクサビ効果によって
強力な摩擦力を生み出し、
重い負荷でも効率よく動力を
伝達できるのがVベルトの正体です。
Vベルトの正体は「側面」での摩擦。
万が一、異物が詰まるなどの異常負荷が
かかった際には、ベルトが意図的に
「滑る」ことで、高価なモーターの
焼損や機械の破損を未然に防ぐ
「安全弁」の役割も果たしています。
「現場施工」への挑戦｜穴あきVロープで起きた想定外のトラブル
「摩擦駆動」と「保護機能」を維持しつつ、
分解の手間をなくせるベルトはないか？
として、最初に思い浮かぶのは
「ポリウレタンVベルト」や
「穴あきVロープ」です。
しかし、ポリウレタン製は熱圧着が必要。
熱圧着する必要があるので、
自分たちで交換できないよ。
自分たちでつなぐことが出来る
穴の開いたVベルトが
あるらしいから、同じ規格の
穴あきVベルト手配してよ。
分かりました。
ということで、接続金具で固定できる
穴あきVロープを採用することに。

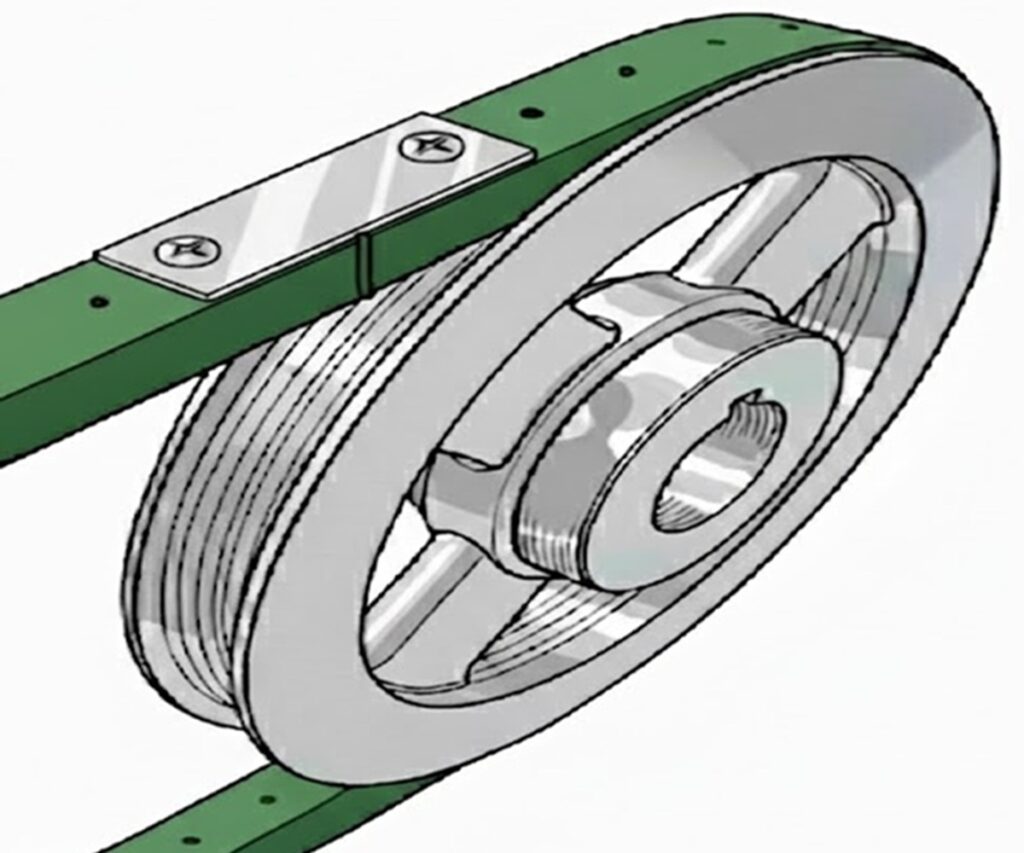

継ぎ目固定と等間隔の穴が特徴的なベルト
Check 現場でつなげる
「オープンエンドVベルト」
ドライバー1本で現場接続。
必要な長さにその場でカットできる
「オープンエンドタイプ」
の代表的な製品です。
※三ツ星ベルトさんの「Vロープ」は
サイト内検索より電子カタログで
詳細をご確認いただけます。
これで一件落着――。
そう安堵したのも束の間、
数日後に一本の電話が鳴りました。
例のVベルトから
変な音がする。
見に来てくれないか？
急いで現場へ駆けつけ、
稼働するプーリーを凝視して気づきました。
原因は、プーリーの小ささ。
「ベルトはしなやかに曲がるが、
金属の金具は1ミリも曲がらない」
という、カタログスペックだけでは
見落としがちな盲点です。
限界を超えた「きつい屈曲」が
繰り返されるたび、曲がれない
金具が悲鳴を上げ、周囲を叩く。
鳴り響く異音は、無理な駆動が生んだ
現場のSOSだったのです。
⚠️ カタログ値の「盲点」に注意
カタログの最小プーリー径は、
あくまで「ベルト単体」の限界値。
オープンエンドVベルトには
絶対に曲がらない「金属金具」
が存在します。
- 異音・振動：
金具が円弧に沿えず、プーリーを叩く。 - 物理的摩耗：
金具が曲がらず、周囲に干渉し削れる。 - 接続部崩壊：
金具とベルトの湾曲差がネジ穴を破壊。
鉄則：
「ベルトは曲がるが、金具は曲がらない」
寿命を稼ぐなら、カタログ値より
大きい径が正解。
再起案｜中空ウレタンコードHが「最適解」だった理由
「金具が干渉せず、熱圧着も不要、
かつ誰でもその場でつなげるもの。」
この厳しい条件を満たしたのが、
ニッタ株式会社の
『中空ウレタンコード Hタイプ』でした。
なぜ「中空タイプ」なのか？
最大の特徴は、
専用の「特殊金属プラグ」を中空部分に
差し込むだけで接続が完了する点です。
外側に大きな金具が飛び出さないため、
今回の現場のような
狭いブラケットの隙間でも干渉しません。
半年経過した今も、トラブルなく稼働中。
予備をお客様にお渡ししたことで
「自分たちでいつでも直せる」
という安心感も提供できました。
まとめ｜「常識」を疑うことで、現場の道は開ける
今回の核心は、
「標準ベルトしか使えない」という
固定観念と現場のミスマッチ
にありました。
分解困難な構造こそ、機械にベルトを
合わせる柔軟な発想が道を拓きます。
- 構造を分析せよ：
全分解が必要な箇所こそ、
現場施工型を検討する。 - 金具を軽視するな：
小径プーリーでの
穴あきVベルトは異音・破断の元。 - 中空式を武器にせよ：
狭小箇所のメンテには、
熱圧着不要の中空コードが最強。
「バラさないと直らない」は、
工夫で塗り替えられる。
ダウンタイムを最小化する選択が、
現場の稼働とお客様の信頼を
守り抜きます。
急なトラブル対策や、社内ストック用
としての確保におすすめです。
※注意：こちらのベルトはφ5mmの
中空コードです。接続には必ず専用の
継手金具（FH-5）が必要となります
ので、セットでのご購入、または
社内在庫をご確認ください。
「自分たちで直せる」安心の現場へ。
「1分も止めたくない」
という現場の悲鳴を、
ワガママで終わらせない。
現場の泥臭い試行錯誤が、
やがて組織全体を動かす
原動力になります。
我が社の「改革の軌跡」も、
ぜひ覗いてみてください。
よくある質問（FAQ）
Q1. 穴あきVロープと中空ウレタン
コードの使い分けの基準は何ですか？ ▼
「周辺のスペース」です。
プーリーの径が大きく、金具が干渉しない
十分なスペースがある場所なら、汎用的な
穴あきVロープが適しています。しかし、
今回のようにプーリーが小さく、ブラケット
等の隙間が狭い場所では、金具が干渉せず
しなやかに曲がる「中空ウレタンコード」が
最適解になります。
Q2. 中空ウレタンコードのプラグは、
運転中に外れたり、プーリーを
叩いて異音がしたりしませんか？ ▼
出たりする心配はほとんどありません。
中空ウレタンコードの接続に使う
「特殊金属プラグ」は、ベルトの内腔
（中空部分）に完全に収まる設計に
なっています。外側に金属が飛び出さない
ため、プーリーに接触してカンカンと音を
立てることがなく、スムーズかつ静かに
駆動を伝達できます。
Q3. 標準のVベルトと比べて、
現場施工型のベルトは耐久性や
寿命に劣りませんか？ ▼
が、「現場の復旧」では勝ります。
単純な引張強度や大きな負荷への耐久性は、
繋ぎ目のない標準の一体型ベルトです。
しかし、交換に「長時間の全分解」を強いる
構造の場合、破断のリスクやメンテ遅れが
深刻なロスを生みます。適正な負荷
で使えば数ヶ月〜数年単位で安定稼働し、
何より「その場でパッと直せる」
という現場の安心感とダウンタイム
短縮のメリットが大幅に上回ります。
