![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
押しボタンスイッチを
交換したんですが
なんか変なんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
どう変なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
今までと
動きが違うんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
どんな風に動きが
違うんですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
以前は、
ボタンを一度押すだけで
設備が動きっぱなしに
なったんですが、
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
今回交換したボタンだと、
押している間だけ動いて、
手を離すと止まって
しまうんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ボタンから手を離すと
動きが止まって
しまうんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
同じ押しボタンスイッチを
買ったのにですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
いえ、会社に
同じものがあったので
それをつけました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
動きがおかしい原因は、
以前の押しボタンスイッチと
今回の押しボタンスイッチの
動作方式が違うからだと
思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それはないですよ。
だって形状同じですよ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
スイッチには、形状が
同じでもモーメンタリと
オルタネイトと言われる
動作方式があるんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
つまり、今回つけた
押しボタンスイッチは、
今までついていた
押しボタンスイッチと
動作方式が違うと
いうことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そういうことです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
もともとオルタネイトの
押しボタンスイッチが
ついていて、今回つけた
ものは、モーメンタリ
だったんだと思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
会社に余っていた
押しボタンスイッチが、
「同じように見えて
違うものだった。」
ということですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そういうことです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
十分考えられますね。
一度調査してみます。
という、やりとりがありました。
今回は『モーメンタリ・オルタネイト』
について、簡単にわかりやすく
紹介していきたいと思います。
モーメンタリとは
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも
『モーメンタリ』や
『オルタネイト』って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の分かる範囲での
説明になりますが
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よろしくお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『モーメンタリ』は
英語で『momentary』と表記され、
「瞬間的な」を意味しています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
オムロン株式会社さんでは
モーメンタリ動作
スイッチ動作後、
ボタンを離すと初期状態に
自己復帰するスイッチの動作。
引用:オムロン株式会社- FA用語辞典
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と解説されています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
つまり、
ボタンを押している間のみ
動作するスイッチを
モーメンタリといいます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ボタンを押している間だけ
ONになり、手を離すと
OFFになるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
今回つけたスイッチ
と同じ動作方式です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たしかに、今回つけた
押しボタンスイッチと
同じ動きです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他にも
モーメンタリは、
- ノンロック
- プッシュオンプッシュオン
とも呼ばれています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
へー。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
代表的なモーメンタリの
スイッチはなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
代表的なスイッチに、
電気ホイストを動かすために使用する
押しボタンスイッチがあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たしかに押すと動いて、
離すと止まりますね。
-
『モーメンタリ』は英語で
『momentary』と表記され、
「瞬間的な」を意味している。 -
ボタンを押している間のみ
動作するスイッチを
モーメンタリという。 -
モーメンタリは、「ノンロック」や
「プッシュオンプッシュオン」
とも呼ばれている。 -
代表的なものに、電気ホイストを
動かすために使用する
押しボタンスイッチがある。
オルタネイトとは
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、『オルタネイト』
についても教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
『オルタネイト』は
英語で『alternate』と表記され、
「交互に行う」を意味しています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
オムロン株式会社さんでは
オルタネイト動作
1回めの動作時は、内部に設けた
機械的なロック機構により
動作状態が保持される。
次に2回めの押し操作でロックが
解除され戻るスイッチの動作。
引用:オムロン株式会社- FA用語辞典
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と解説されています。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
つまり、
ボタンを押すたびにONとOFFが
切り替わるスイッチのことを
オルタネイトといいます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ボタンを一度押すと
ONになり、もう一度押すと
OFFになるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
もともと
使われていたと思われる
押しボタンスイッチと
同じ動作方式です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たしかに
もともとついてた
押しボタンスイッチと
同じ動きです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他にも
オルタネイトは、
- ロック
- プッシュオンプッシュオフ
とも呼ばれています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
へー。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
代表的なオルタネイトの
スイッチはなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
代表的なスイッチに、
一度押したらONになり、
もう一度押したらOFFになる
テレビの主電源スイッチが
あります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
たしかにオルタネイトの
動きですね。
-
『オルタネイト』は英語で
『alternate』と表記され、
「交互に行う」を意味している。 -
ボタンを押すたびにONとOFFが
切替わるスイッチのことを
オルタネイトという。 -
オルタネイトは「ロック」
「プッシュオンプッシュオフ」
とも呼ばれている。 -
代表的なものに、テレビの
主電源スイッチがある。
モーメンタリとオルタネイトの使い分け
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
モーメンタリと
オルタネイトは、
どうやって
使い分けるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
実は、
押しボタンスイッチの
基本的な動作方式には、
モーメンタリが使用されます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
えっ!
そうなんですか。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
モーメンタリって
押すとONして
離すとOFFになる
スイッチでしたよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
でも、
機械のスイッチって
押しっぱなしで
使用することなんて
ほとんどないですよ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)

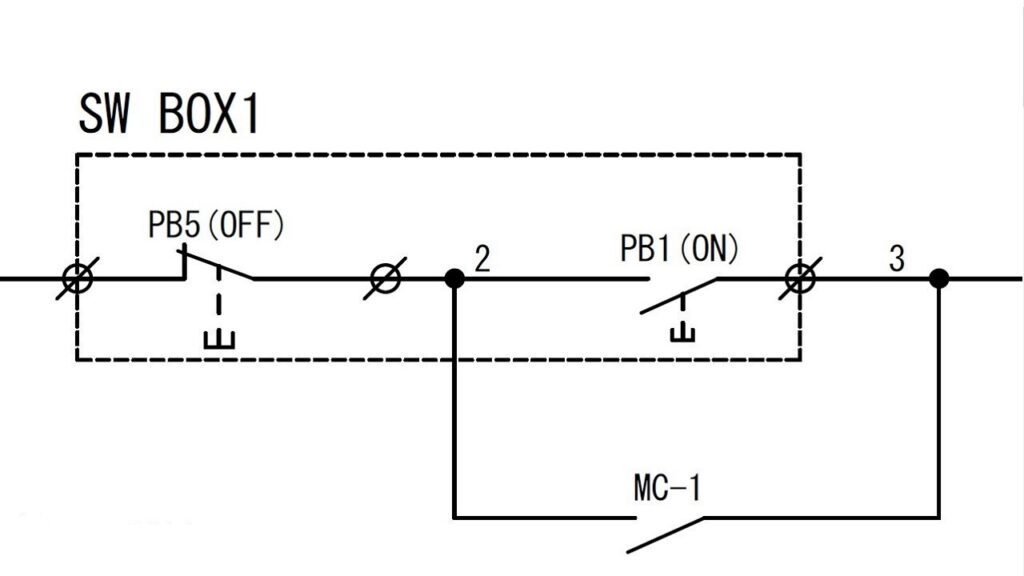

そのため、
スイッチを押してON状態を
保持する『自己保持回路』を
使って保持させます。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
自己保持回路って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
自己保持回路とは、
モーメンタリのスイッチを押して
ON状態にした後、スイッチから手を
離してもONし続ける回路のことで、
シーケンス制御の基本回路の1つです。
リレーの自己保持回路とはどのような回路ですか?
自己保持回路とは、リレーが
持っている接点を利用して、
リレーの動作を保持する回路です。
自己保持回路では、
一度入力された信号を、復帰用の
信号が入るまで保持します。
引用:オムロン株式会社- FA用語辞典
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
シーケンス制御って
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
シーケンス制御は、
JIS規格で、
4-24 シーケンス制御
あらかじめ定められた順序又は
手続きに従って制御の各段階を
逐次進めていく制御。
引用:JIS Z 8116-1994 自動制御用語−一般
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どういうことですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
リレーやスイッチ・
センサーなどの
電気部品を組み合わせて、工場設備や
機械装置などを自動制御することです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
でも、電気部品を
組み合わせてONを保持する
電気回路をつくるより、
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
オルタネイトの
スイッチを使ったほうが、
楽じゃないですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そう思いますよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
オルタネイトスイッチがON状態で
停電になった場合、復旧したときに
設備や機械が急に動き出すので
ケガや事故の原因になります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
電気が切れても
スイッチはONのまま
ですもんね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なので、
複雑な回路や危険な設備の場合、
誤作動やケガ・事故の原因になる
可能性が高いので、
モーメンタリのスイッチを
使用するのが一般的なんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
良く分かりました。
-
押しボタンスイッチの基本的な
動作方式には、モーメンタリが
使用される。 -
モーメンタリは、スイッチを押して
ON状態を保持するために
「自己保持回路」を使う。 -
自己保持回路は、スイッチを押して
ONにした後、手を離しても、
ONし続ける回路のことで
シーケンス制御の基本回路の1つ。 -
シーケンス制御とは、電気部品を
組み合わせて、工場設備や
機械装置などを自動制御すること。 -
オルタネイトのスイッチが
ONの状態で停電になった場合、
復旧したときに設備や機械が
急に動き出すのでケガや
事故の原因になる。 -
複雑な回路や危険な設備の場合、
誤作動やケガ・事故の原因になる
可能性が高いので、モーメンタリの
スイッチを使用するのが一般的。
まとめ
押しボタンスイッチには、
押した時のみ動作するモーメンタリと
押すたびにONとOFFが切り替わる
オルタネイトがあります。
動作スイッチにオルタネイトを使用すると
回路は少なく済みますが、
動作中停電になった場合、復帰させると
ONの状態のままなので、機器が勝手に
動き出し、ケガや事故の原因になります。
そのため、複雑な回路や危険な機器には
モーメンタリを使い、自己保持回路にて
制御する必要があります。
