お客様の工場を回っていると、
よくこんな相談をいただきます。
コンプレッサーの
配管から水が
噴き出すんだけど、
これって故障かな？
それは故障じゃなくて、
「結露」ですね。
空気をギューッと絞れば、
水が出るのは必然なんです。
あなたも、こんな経験はありませんか？
- ✔ コンプレッサーの継手から
水が漏れる。 - ✔ エアタンクの下から
ジャバジャバ水が出る。 - ✔ エアブローしたら製品が
水浸しになった。
放置厳禁！設備がサビで
故障する原因になります
「たかが水」と放っておくと、
数ミクロンの精度で動く電磁弁や
シリンダーをサビさせ、エア機器や
設備の動作不良を起こす原因となります。
「なぜ、水が出るのか？」を
「どう、止めるのか？」へ。
コンプレッサーは、空気と一緒に
「トラブルの種」も吸い込んでいます。
避けては通れない「ドレン発生」の
仕組みと、設備を死守する
「理想のクリーンシステム」を、
現場目線で凝縮して解説します。
【図解】なぜ空気を圧縮すると「水」が出る？絶対に避けられない物理の法則
「コンプレッサーから
水が出るのは故障じゃない。」
そう言われても、最初は納得いかない
というか、ピンときませんよね。
私も昔は「どこから水が入ったんだ？」
と不思議でした。
実はこれ、機械の故障ではなく、
物理の法則で「絶対に発生してしまう」
ものなんです。
その仕組みを、下の図で見てみましょう。

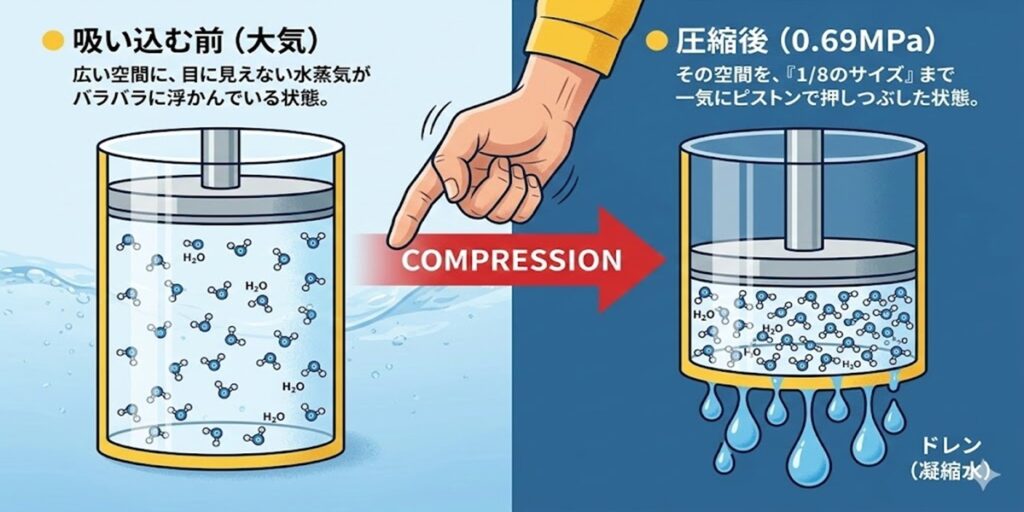

空気を圧縮すれば必ず水が発生する
- ● 吸い込む前（大気）：
広い空間に、目に見えない「水蒸気」
がバラバラに浮かんでいる状態です。 - ● 圧縮後（0.69MPa）：
ピストンで空間を「1/8のサイズ」
まで一気に押しつぶすと、
抱えきれなくなった水分が
外に溢れ出します。
これと同じことが、
コンプレッサーの内部で起きています。
空気をギューッと圧縮したせいで、
行き場を失った水分が「ドレン」
として溢れ出してくる。これが
コンプレッサーから出る水の正体です。
ドレン発生は、物理的に
「100%」避けられません。
圧縮空気を作る以上、
水の発生は避けては通れない道。
大事なのは、
いかに効率よく、水を取り除くか
という「仕組み作り」なのです。
放置厳禁！汚染された圧縮空気が招く「4つの致命的トラブル」
ここまで「水（ドレン）」の話を
してきましたが、

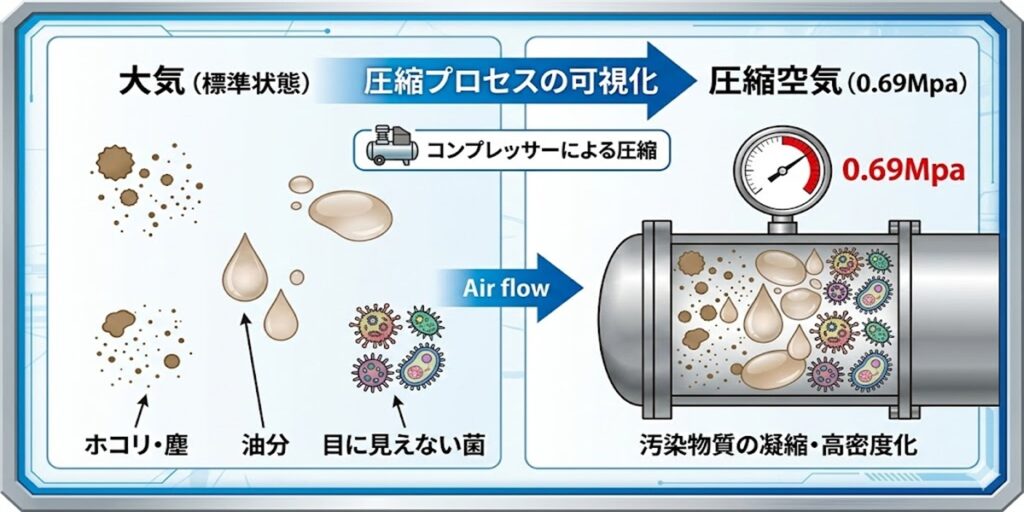

実はコンプレッサーが吸い込んでいるのは
空気だけではありません。
周囲に浮いているホコリや塵、油分、
目に見えない菌までも、
空気と一緒に吸い込んでいます。
これらをギュッと圧縮するとどうなるか。
大気の状態では気にならなかった異物も、
密度が上がることで凝縮されます。
その結果、圧縮空気は
「超高温・多湿・ゴミだらけ」という、
過酷なエネルギー体へと姿を変え、
工場の心臓部を破壊する凶器
に変わります。
吸い込んだゴミも「8倍」に凝縮！
実際に現場で起きている代表的な
トラブルを見ていきましょう。
グリスが消失？「焼付き」の恐怖
せっかく塗った給油用オイルや
グリスが、ドレンによって乳化したり、
洗い流されたりします。
潤滑を失った金属同士が激しく摩耗し、
最終的には高価な機器の「焼き付き」
を招きます。
精密機器の「内部崩壊」
■ サビ・腐食：
金属部の酸化・劣化を早め、
機器寿命を激減させる。
■ パッキン膨潤：
水分や油分でゴムがふやけ、
エア漏れや動作不良の原因に。
■ 固着：
電磁弁やシリンダーにカーボンなどの
汚れが詰まり、突然停止する。
製品クオリティの「致命傷」
■ 塗装不良：
油分や水滴による「ハジキ」や
「ピンホール」が発生。修正不能で
全件ボツという最悪の結果に。
■ 食品・包装汚染：
湿った配管内で繁殖した菌やカビが
製品に混入。回収騒ぎなど、企業の
信頼を揺るがす事態になる可能性あり。
冬場の落とし穴：凍結破裂
氷点下の現場や冬場の夜間、
溜まったドレンが凍結。
体積膨張により、パイプやバルブを
物理的に破裂させる「最悪の事態」
を招きます。
現場のトラブルを根絶し、
設備寿命を最大化する
「圧縮空気のクリーン化」は、
避けて通れない必須作業なのです。
現場を守る！不純物をシャットアウトする「5つのクリーン装備」
工場の心臓部を守るために、汚染物質を
確実に除去する機器をご紹介します。
用途や求める「空気の質」に合わせて
最適な組み合わせを選びましょう。
アフタークーラー
【熱風を冷やす】 コンプレッサー直後の
高温空気を冷却。結露を促進させ、
配管内でのドレン発生を根本から防ぎます。
冷凍式エアドライヤー
【結露させて除湿】 冷蔵庫と同じ原理で
空気を冷やし、水分を強制分離。
工場ラインの「ドレン対策」の主役です。
吸着式エアドライヤー
【究極の乾燥空気】 乾燥剤での強力除湿。
精密計測機や寒冷地など、超・低湿度が
必要な現場に導入されます。
ミストセパレーター
【オイルミストを除去】 通常のフィルタ
では防げない「霧状の油分」をカット。
塗装やクリーンルームの必須装備です。
エアフィルター
ゴミ・水滴をガード。配管内の異物を
効率よく除去し、下流の機器を保護。
不快なオイル臭まで徹底脱臭。
最高レベルの清浄を実現。

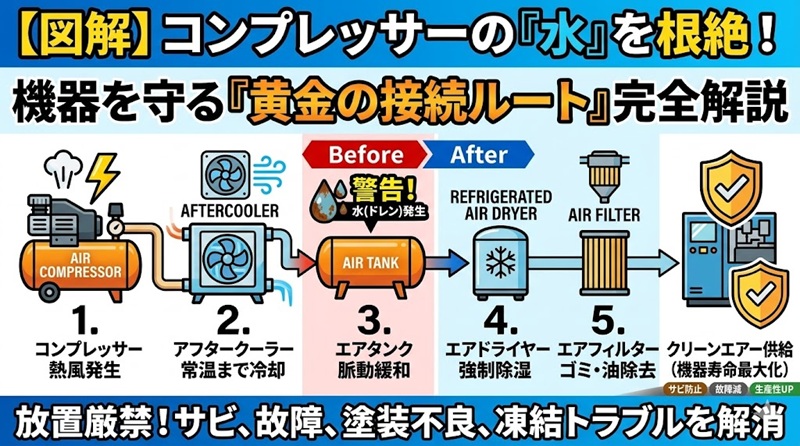

機器寿命を最大化する！「黄金の接続ルート」正解のフロー
機器の能力を100%引き出す、
「黄金の接続ルート」。
コンプレッサー直後の熱風を
「常温」まで冷却。
冷えた空気を溜め、脈動を
抑えつつドレンを自重で分離。
乾燥させて残りの水分を
シャットアウト。
用途に応じたレベルの
フィルタでゴミ・油分を除去。
上記すべての機器において、
「溜まったドレンの排出」が正常に
行われていることが大前提です。
まとめ｜「正しい空気の質」への投資が、工場の生産性を劇的に変える
コンプレッサーは、大気中の
水蒸気・ゴミ・菌さえも
丸ごと飲み込んで圧縮するため、
空気の圧縮と同時に
「汚染物質も8倍に濃縮」
されています。
- 「8倍の汚れ」を前提にする：
目に見えない水分や油分は、
圧縮されることで有害な
「ドレン」へと姿を変えます。 - 適切な機器を「正解の順」で：
ドライヤーやフィルタは、
正しい順序で設置して
初めてその真価を発揮します。 - トラブルの芽を事前につむ：
不純物による機器トラブルは、
過剰なメンテコストや
生産停止を招く最大の敵です。
清浄で乾燥した圧縮空気を保つことは、
「工場の生産性を高める投資」です。
理想の現場を。
ありがとうございました。
