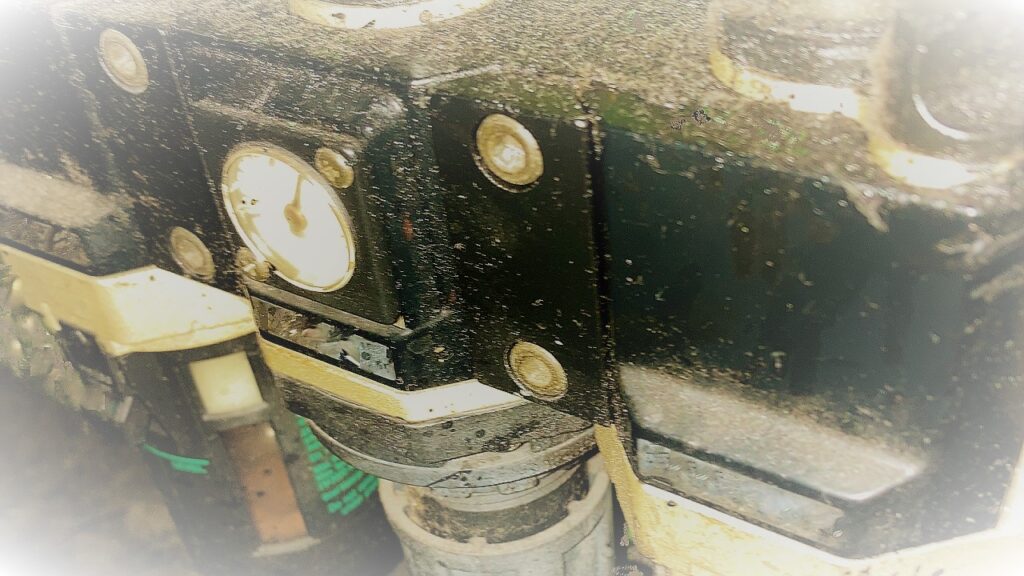

写真と同じものが
ほしいんですけど
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
結構古いものですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
現行型式のものなら
用意できますよ。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
じゃあ、
それでお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ところで、
『ルブリケータ』って
使ってますか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ルブリケータって
なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ルブリケータは、
機器や配管などに潤滑油を
供給する装置です。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
使ってないと思います。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
それなら、
ルブリケータのない
『フィルター・レギュレータ』
のセットで十分だと思います。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
それでお願いします。
という、やりとりがありました。
今回は、『エアコンビネーション』
について、簡単にわかりやすく
紹介していきたいと思います。
エアコンビネーションとは
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
そもそも
『エアコンビネーション』
ってなんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
私の分かる範囲での
説明になりますが
大丈夫ですか?
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
よろしくお願いします。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
エアコンビネーションは、
『フィルタ』『レギュレータ』
『ルブリケータ』を組み合わせた
セット品のことを指します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
セット品だから
エアコンビネーション
って言うんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他にも
『エア3点セット』や機器の
イニシャルをとって『FRLユニット』
とも呼ばれています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
空気圧機器の
3点セットって
エアコンビネーション
のことだったんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
エアコンビネーションは、
なぜ必要なんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
一般的に、
産業機械に使用されるコンプレッサ
からの圧縮空気は、エアドライヤなどの
空気清浄化機器で、異物や水分・油分を
除去してからラインに送ります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
じゃあ、
エアコンビネーションを
使う必要ないですよね?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
末端の空気圧機器までの配管長さや
条件によっては、配管内部に結露が
発生し、機器トラブルの原因になる
可能性があるんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
結露によって、水滴や
サビが発生する可能性が
あるから、異物を除去する
必要があるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
しかも、
機器に応じた圧力を設定する必要が
あるので、エアコンビネーションが
必要なんです。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
空気圧装置の前に設置し、
トラブル防止や圧力設定など
正常に動作させる目的で
使用されるんですね。
-
エアコンビネーションとは、
『フィルタ』『レギュレータ』
『ルブリケータ』を組み合わせた
セット品のこと。 -
『エア3点セット』や
機器のイニシャルをとって
『FRLユニット』とも
呼ばれている。 -
コンプレッサからの圧縮空気は、
エアドライヤなどによって、
異物や水分・油分を除去してから
ラインに送る。 -
圧縮空気への異物混入防止や
機器に応じた圧力を設定する
必要があるので、
エアコンビネーションが必要。
エアフィルタの役割
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
エアコンビネーション
最初の『エアフィルタ』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
分かりました。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
エアフィルタは、
JIS規格で
6339 空気圧フィルタ
<空気圧>圧縮空気中にある固体
及び液体の汚染物質を除去し、
捕捉する機器。
引用:JIS B 0142-
油圧・空気圧システム及び機器−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
エアフィルタは、
圧縮空気や配管内に
発生した水滴やゴミ・
サビなどを除去するために
使用するんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
でも、どうやって
除去するんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
一般的に
遠心力を利用してゴミやサビなどの
異物や水滴・油滴を分離する方法が
採用されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ちょっと良く
分からないです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず、
入口に入った圧縮空気を
ディフレクタ(ルーバー)で
旋回させ、遠心力を利用して
重量の重い異物を分離します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
サイクロン式掃除機
みたいに、空気と異物を
分離させるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
その後、分離された水滴や
油滴などの重い異物は、
ケースの内壁を伝って
ケース下部にたまります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ケースに溜まった
水滴や油滴などの
ドレンを排出するには
どうすればいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ケースに溜まった
ドレンを排出するには、
ドレンコックを手動で操作して
排出する手動排出タイプと
ドレンが一定量溜まると排出される
自動排出タイプ(オートドレン)の
2種類があります。
エアフィルタ
参考: 2-3.空気圧調整ユニット-
CKD株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ところで、
遠心分離できなかった
重量の軽い異物は、
どうなるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
重量の軽い異物を
含んだ圧縮空気は、
フィルタエレメントと呼ばれる
『ろ材』を通過させ、異物を
除去してから出口側に送ります。
![](https://60you1.com/wp-content/uploads/2020/08/catch2-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2022/09/high-efficiency-filter-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2022/11/cartridge-filter-160x90.jpg)
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
フィルタエレメントでは、
どれくらいの大きさの
異物が除去できるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
一般的な
フィルタエレメントのろ過精度は、
5μmと言われています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
5μmより微細な異物を
除去したい場合は、
どうしたらいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
5μmより微細な異物を
除去したい場合は、
ミストセパレータ(0.3μm)や
マイクロミストセパレータ(0.1μm)
を使い除去します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
除去する異物の大きさに
よって、使い分ける
必要がありますね。
-
エアフィルタは、圧縮空気や
配管内に発生した異物を
除去するために使用する。 -
一般的なエアフィルタは、
遠心力を利用して、ゴミや水滴・
油滴などの異物を分離する。 -
ケースに溜まったドレンを手動で
排出する手動排出タイプと
ドレンが一定量溜まると排出される
自動排出タイプの2種類がある。 -
軽い異物を含んだ圧縮空気は、
フィルタエレメントを通過させ、
異物を除去し出口側に送る。 -
フィルタエレメント(5μm)より
微細な異物を除去する場合は、
ミストセパレータ(0.3μm)や
マイクロミストセパレータ
(0.1μm)を使い除去する。
レギュレータの役割
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
では、『レギュレータ』
について教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
レギュレータは
『減圧弁』とも呼ばれ
JIS規格では、
4409 減圧弁
<空気圧>
入口圧力又は出口流量が変化しても、
入口圧力より低い範囲で出口圧力を
ほぼ一定に保つ圧力制御弁。
引用:JIS B 0142-
油圧・空気圧システム及び機器−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
レギュレータは、
圧縮空気を用途に応じた
圧力に下げ、安定させる
機器なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
どうやって
圧力を下げるんですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
一般的な
レギュレータは、
直動式と呼ばれ
「調圧ノブ」「調圧スプリング」
「ダイヤフラム」「弁シート」
によって構成されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
ふむふむ。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
まず、
調圧ノブを回転させると、
調圧スプリングが圧縮され
弁シートが開き、圧縮空気が流れます。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そして、
設定圧力に達すると、ダイヤフラムが
弁体を押し上げ、弁シートを閉じ
圧力調整が終了します。
レギュレータ(減圧弁)
参考: 2-3.空気圧調整ユニット-
CKD株式会社
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
弁シートが閉じると
圧縮空気は
流れないですよね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
なので、
シリンダが動いたり、エアブローで
エアが消費されると出口側の圧力が
下がるので、弁体が開きエアーが
供給されるようになります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
機器を使うことで、
圧縮空気が流れ
続けるんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
他には、
大口径の時に多用される
パイロット式もあります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
へー。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
出口側が設定圧力以上に
なってしまった時は、
どうしたらいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
もし、
何らかの原因で出口側の圧力が、
設定より高くなってしまった場合、
ダイヤフラムが押し上げられ、
リリーフ弁が開き大気に放出します。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
じゃあ、
安心ですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
外部へ排気したくない場合は、
リリーフ弁がないノンリリーフ式も
あるので、必要に応じて
選択してください。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
分かりました。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
緻密なテンション
コントロールなど
精密な制御をしたい場合
どうしたらいいですか?
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
レギュレータは、
±0.05Mpaの汎用タイプが
一般的ですが、高精度な圧力制御が
必要な場合には、±0.01Mpaの
精密タイプが使用されています。
-
レギュレータは、圧縮空気を
用途に応じた圧力を下げ、
安定させる機器。 -
一般的なレギュレータは、
直動式と呼ばれ「調圧ノブ」
「調圧スプリング」「ダイヤフラム」
「弁シート」によって構成される。 -
調圧ノブを回転させると、
調圧スプリングが圧縮され
弁シートが開き、
圧縮空気が流れる。 -
設定圧力に達すると、
ダイヤフラムが弁体を
押し上げ、弁シートを閉じ
圧力調整が終了する。 -
シリンダが動いたり、エアブローで
エアが消費されると出口側の圧力が
下がるので、弁体が開きエアーが
供給される。 -
出口側が設定圧力より
高くなった場合、ダイヤフラムが
押し上げられ、リリーフ弁が開く。 -
高精度な圧力制御が必要な場合は、
精密タイプが使用される。
ルブリケータの役割
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
最後は『ルブリケータ』
について、教えて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ルブリケータは、
JIS規格で
6349 ルブリケータ
<空気圧>油を霧状にして空気の
流れに自動的に送り込む、
空気圧機器への給油機器。
引用:JIS B 0142-
油圧・空気圧システム及び機器−用語
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
と定義されています。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
霧状にした潤滑油を
圧縮空気に混入させて、
空気圧機器の摺動部に
供給するんですね。
ルブリケータ
参考: 2-3.空気圧調整ユニット-
CKD株式会社
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
そうなんです。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
最近の空気圧機器は、
あらかじめグリースが封入された
無給油タイプが普及してきたので
必ずしも給油の必要がありません。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
なるほど。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
無給油タイプだと
ルブリケータの
必要がないから
フィルタ・レギュレータで
十分なんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
とはいえ、
無給油タイプでも、製品寿命を延ばす
目的で給油することも可能です。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ただ、
一度でも給油してしまうと、
封入されたグリースが流れてしまう
可能性があるので、給油し続ける
必要があります。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
一度でも給油してしまった
機器は、給油し続けないと
いけないんですね。
![](https://60you1.com/wp-content/uploads/2020/08/you1-2.jpg)
ルブリケータを
使用するときは、
- 潤滑油の種類。
- 機器の近くに取付ける。
- 簡単に調整できる位置に取付ける。
などに注意して取り付けて下さい。
![](https://60you1.com/wp-content/uploads/2020/08/yuji2.jpg)
分かりました。
-
ルブリケータは、霧状にした
潤滑油を圧縮空気に混入させて、
機器の摺動部に供給する機器。 -
最近は、グリースが封入された
無給油タイプが普及してきたので、
必ずしも給油の必要がない。 -
無給油タイプでも、製品寿命を
延ばす目的で給油することも可能。 -
一度でも給油してしまうと、
封入されたグリースが流れるので、
給油し続ける必要がある。 -
ルブリケータを使用するときは、
「潤滑油の種類。」
「機器の近くに取付ける。」
「調整できる位置に取付ける。」
などに注意する。
まとめ
エアコンビネーションは、使用機器の
トラブル防止や圧力設定に使用され、
3点セットやフィルタ・レギュレータ・
ルブリケータのイニシャルの頭文字を
とって、FRLユニットとも呼ばれています。
ただ近年では、機器の耐久性が
向上したこともあり、無給油機器が
一般的になってきました。
これにより、ルブリケータを使用しない
フィルタ・レギュレータ(FRユニット)の
使用が増えています。
しかも近年、装置側に要求されている
空気の清浄度も高くなっているので
油分除去フィルタを組み合わせた
フィルタ・ミストセパレータ・
レギュレータのエアコンビネーション
などもあるので、装置に合わせて
選定して下さい。
